Siemens plc'de dijital giriş/çıkış modülleri nasıl kullanılır?

Selam! Ben Siemens plcs tedarikçisiyim ve bugün Siemens plc'de dijital giriş/çıkış (G/Ç) modüllerinin nasıl kullanılacağına dair bazı ipuçlarını paylaşmak istiyorum. Otomasyon ve kontrol sistemlerine giriyorsanız çok yararlı olacak, bu yüzden hemen dalalım!

Siemens plc'de dijital G/Ç modüllerini anlamak

İlk olarak, dijital G/Ç modülleri nelerdir? PLC ve dış dünya arasındaki iletişim köprüleri gibi. Dijital giriş modülleri sensörlerden, anahtarlardan ve diğer cihazlardan sinyaller alır ve PLC'ye gerçek dünya ortamında neler olup bittiğini söyler. Flip tarafında, dijital çıkış modülleri, operasyonlarını kontrol etmek için röleler, solenoidler ve motorlar gibi aktüatörlere sinyaller gönderir.

Siemens, Simatic S7 - 300 ve S7 - 400 gibi farklı PLC serileri ile uyumlu çok çeşitli dijital G/Ç modülleri sunar. Bu modüller, farklı sayıda giriş veya çıkış noktası, voltaj derecelendirmeleri ve yanıt süreleri ile çeşitli konfigürasyonlarda gelir.

Doğru dijital G/Ç modülünü seçme

Siemens plc'niz için dijital bir G/Ç modülü seçerken, düşünmeniz gereken birkaç şey var.

Puan sayısı: Kaç giriş ve çıkış sinyalini kullanmanız gerektiğini öğrenin. Küçük ölçekli bir proje üzerinde çalışıyorsanız, daha az noktaya sahip bir modül yeterli olabilir. Ancak daha büyük sistemler için, daha fazla puan içeren modüllere ihtiyacınız olacak. Örneğin, birkaç sensör ve birkaç motorlu basit bir konveyör bantını kontrol ediyorsanız, 8 veya 16 noktalı bir modül işi yapabilir. Ancak karmaşık bir üretim hattı ile uğraşıyorsanız, 32 veya daha fazla noktaya sahip modüllere ihtiyacınız olabilir.

Voltaj derecesi: Modülün voltaj derecesinin sensörlerinizin ve aktüatörlerinizin voltajıyla eşleştiğinden emin olun. Çoğu dijital G/Ç modülü, 24V DC gibi ortak voltajları destekler, ancak diğer voltajlar için modüller de mevcuttur. Yanlış voltajı kullanmak ekipmanınıza zarar verebilir veya arızalara neden olabilir.

Yanıt Süresi: Bazı uygulamalarda, giriş sinyallerine hızlı bir şekilde yanıt vermek için PLC'ye ihtiyacınız var. Örneğin, yüksek hızlı hareket kontrol sistemlerinde hızlı tepki süresi çok önemlidir. Bu nedenle, modülün yanıt süresi özelliklerini kontrol edin ve gereksinimlerinizi karşılayan birini seçin.

Dijital G/Ç modüllerini yükleme

Doğru dijital G/Ç modülünü seçtikten sonra yükleme zamanı. İşte bir adım - by - adım kılavuzu:

Güçten çıkarmak: Modülü kurmaya başlamadan önce, PLC'ye ve tüm bağlı cihazlara olan gücü kapattığınızdan emin olun. Bu, elektrik şokunu ve ekipmana zarar vermeyi önlemek için bir güvenlik önlemidir.
Modülü monte et: Çoğu Siemens dijital G/Ç modülleri bir din rayına kolayca monte edilebilir. Modülü raylara kaydırın ve kilitleme mekanizmasını kullanarak yerinde sabitleyin.
Kabloları bağlayın: Giriş ve çıkış kablolarını modül üzerindeki uygun terminallere bağlayın. Modül kılavuzunda verilen bağlantı şemasını takip ettiğinizden emin olun. Uygun tel göstergeleri kullanın ve bağlantıların sıkı ve güvenli olduğundan emin olun.
Modülü yapılandırın: Fiziksel kurulum yapıldıktan sonra, modülü PLC programlama yazılımında yapılandırmanız gerekir. Bu, modül adresi, giriş/çıkış türleri ve teşhis ayarları gibi parametrelerin ayarlanmasını içerir. Simatic S7 - 300 serisi için Simatic Manager gibi yazılımları veya daha yeni Siemens PLC'leri için TIA portalı kullanabilirsiniz.

Dijital G/Ç modüllerini programlama

Bir Siemens plc'de dijital G/Ç modüllerinin programlanması nispeten basittir. Tercihinize ve uygulamanın karmaşıklığına bağlı olarak merdiven mantığını, işlev bloğu diyagramlarını veya yapılandırılmış metin programlama dillerini kullanabilirsiniz.

Okuma Girişleri: Giriş sinyallerinin durumunu okumak için, merdiven mantığında "LD" (yük) gibi talimatları kullanırsınız. Örneğin, giriş noktası I0.0'a bağlı bir sensörünüz varsa, sensörün etkinleştirilip etkinleştirilmediğini kontrol etmek için "LD I0.0" talimatını kullanabilirsiniz. Sensör açıksa, talimat True değerini değerlendirir ve bu bilgileri programınızın diğer bölümlerini kontrol etmek için kullanabilirsiniz.

Çıktıları Kontrol Etme: Çıktı sinyallerini kontrol etmek için merdiven mantığında "Çık" gibi talimatları kullanırsınız. Örneğin, Çıkış Noktasına bağlı bir aktüatöre q0.0'ı açmak istiyorsanız, "Çıkış Q0.0" talimatını kullanabilirsiniz. Programınızdaki belirli koşullara göre çıktıyı kontrol etmek için koşullu ifadeler de kullanabilirsiniz.

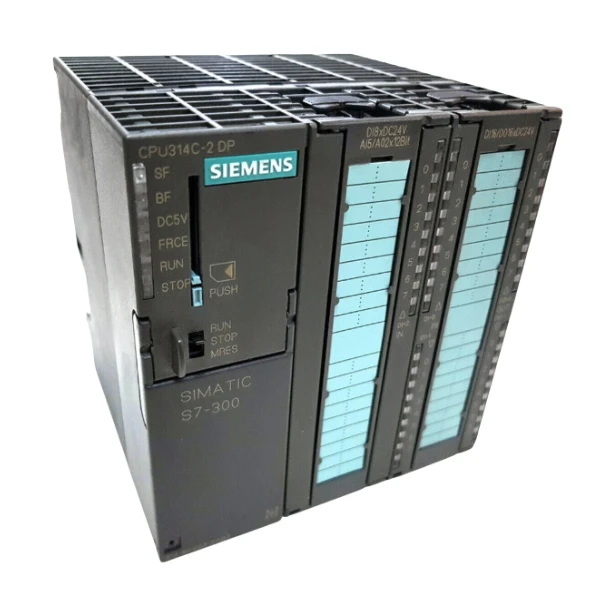

Siemens 6GK7443-1EX11-0XE0 SIMATIC S7-300 CPU 314C

Dijital G/Ç modüllerini giderme

Uygun kurulum ve programlama ile bile, dijital G/Ç modüllerinizle ilgili bazı sorunlarla karşılaşabilirsiniz. İşte bazı yaygın sorunlar ve bunları nasıl düzelteceğim:

Giriş sinyali yok: Bir sensörden herhangi bir giriş sinyali alamıyorsanız, önce doğru bağlandığından emin olmak için kabloları kontrol edin. Ardından, sensöre ve modüle güç kaynağını kontrol edin. Sinyalin mevcut olup olmadığını görmek için giriş terminallerindeki voltajı ölçmek için bir multimetre de kullanabilirsiniz.

Çıktı çalışmıyor: Bir çıkış aktüatörü yanıt vermiyorsa, aktüatöre ve modüle kablolamayı ve güç kaynağını kontrol edin. Çıktı noktasının PLC'de doğru programlandığından emin olun. Çıktı modülünün durumunu kontrol etmek için PLC yazılımındaki tanılama işlevlerini de kullanabilirsiniz.

Dijital G/Ç modüllerine sahip Siemens PLC'lerinin örnekleri

Bazı belirli Siemens PLC'lerine ve dijital G/Ç modülleriyle nasıl çalıştıklarına bakalım.

.Simatic S7 - 300 CPU 314C 6ES7314 - 6CH04 - 0AB0orta boy otomasyon projeleri için popüler bir seçimdir. Çeşitli giriş ve çıkış sinyallerini işlemek için dijital G/Ç modülleri ile kolayca genişletilebilir. Farklı sensör ve aktüatör türlerini G/Ç modüllerine bağlayabilir ve verileri işlemek ve sistemi kontrol etmek için CPU'yu kullanabilirsiniz.

.Simatic S7 - 300 CPU 314başka bir güvenilir seçenektir. İyi performans ve esneklik sunar ve özelleştirilmiş bir otomasyon çözümü oluşturmak için dijital G/Ç modülleriyle entegre edilebilir.

Ethernet iletişimi gerektiren bir proje üzerinde çalışıyorsanız,Siemens 6GK7443 - 1EX11 - 0xe0 Endüstriyel Ethernet ModülüBir Siemens PLC ve dijital G/Ç modülleri ile birlikte kullanılabilir. Bu modül, PLC'nizi bir endüstriyel Ethernet ağına bağlamanızı sağlar ve uzaktan izleme ve kontrolü sağlar.

Çözüm

Siemens PLC'lerinde dijital G/Ç modülleri kullanmak, bina otomasyonu ve kontrol sistemlerinin önemli bir parçasıdır. Bu modülleri nasıl seçeceğinizi, yükleyeceğinizi, programlayacağınızı ve sorun gidermeyi anlayarak, özel ihtiyaçlarınızı karşılayan verimli ve güvenilir sistemler oluşturabilirsiniz.

Siemens PLC'leri veya dijital G/Ç modüllerini satın almakla ilgileniyorsanız veya kullanımları hakkında herhangi bir sorunuz varsa, ulaşmaktan çekinmeyin. Projeleriniz için en iyi çözümleri bulmanıza yardımcı olmak için buradayım. İster yeni başlayanlar ister deneyimli bir mühendis olun, size doğru ürünler ve destek sağlayabilirim.
