Bir Omron PLC'de ağ iletişim fonksiyonu nasıl kullanılır?

Modern endüstriyel otomasyon ortamında, Programlanabilir Lojik Kontrolörler (PLC'ler), çeşitli süreçlerin kontrol edilmesinde ve izlenmesinde önemli bir rol oynar. Endüstriyel otomasyon alanında tanınmış bir marka olan Omron, güçlü ağ iletişim yeteneklerine sahip geniş bir PLC yelpazesi sunmaktadır. Bir Omron PLC tedarikçisi olarak, Omron PLC'de ağ iletişim fonksiyonunun nasıl etkili bir şekilde kullanılacağını sizinle paylaşmak için buradayım.

Omron PLC Ağ İletişimi Temellerini Anlamak

Omron PLC'lerde ağ iletişimini kullanmanın ayrıntılarına dalmadan önce temel kavramları anlamak önemlidir. Omron PLC'ler Ethernet/IP, Modbus TCP ve Omron'un kendi FINS protokolü gibi birden fazla ağ iletişim protokolünü destekler. Her protokolün kendine has özellikleri ve uygulama senaryoları vardır.

Ethernet/IP: Endüstriyel otomasyonda yaygın olarak kullanılan endüstriyel Ethernet ağ protokolüdür. İnsan - Makine Arayüzleri (HMI'lar), Değişken Frekanslı Sürücüler (VFD'ler) ve diğer PLC'ler gibi ağdaki diğer cihazlarla kusursuz entegrasyona olanak tanır. Ethernet/IP, yüksek hızlı ve güvenilir bir iletişim kanalı sağlayarak, onu gerçek zamanlı veri alışverişi gerektiren uygulamalar için uygun hale getirir.
Modbus TCP: Modbus TCP, endüstriyel cihazlar arasındaki iletişim için popüler bir açık standart protokoldür. Uygulaması kolaydır ve çeşitli endüstriyel ekipmanlarla geniş çapta desteklenir. Omron PLC'ler, Modbus TCP kullanarak diğer Modbus uyumlu cihazlarla iletişim kurarak farklı sistemler arasında veri paylaşımına ve kontrole olanak tanır.
FINS Protokolü: FINS (Fabrika Arayüzü Ağ Hizmeti), Omron PLC'ler ve diğer Omron cihazları arasındaki iletişim için özel olarak tasarlanmış Omron'un tescilli protokolüdür. Omron ekosistemi içerisinde yüksek düzeyde uyumluluk ve işlevsellik sunarak, farklı Omron ürünleri arasında verimli veri aktarımına ve kontrole olanak tanır.

Omron PLC'lerde Ağ İletişimini Yapılandırma

Omron PLC'lerde ağ iletişimini yapılandırma süreci birkaç adıma ayrılabilir. Burada genel konfigürasyon sürecini göstermek için Omron CP1L - L14DT - D'yi örnek olarak alacağız. TıklayabilirsinizOmron CP1L - L14DT - DBu ürün hakkında daha fazla bilgi edinmek için.

Adım 1: Donanım Bağlantısı

Öncelikle PLC'nin ağa düzgün şekilde bağlandığından emin olun. PLC'nin Ethernet portunu bir Ethernet kablosu kullanarak ağ anahtarına veya yönlendiriciye bağlayın. Ağ ortamının kararlı olduğundan ve IP adresi ayarlarının doğru olduğundan emin olun.

Adım 2: Yazılım Kurulumu ve Yapılandırması

CX - Programmer gibi Omron programlama yazılımını bilgisayarınıza yükleyin. Bu yazılım PLC'yi programlamak ve yapılandırmak için kullanılır.
CX - Programmer'ı açın ve Omron CP1L - L14DT - D için yeni bir proje oluşturun.
Projede ağ yapılandırması bölümüne gidin. Burada PLC'nin IP adresini, alt ağ maskesini ve ağ geçidini ayarlayabilirsiniz. IP adresinin ağın geçerli aralığında olduğundan ve ağdaki diğer cihazlarla çakışmadığından emin olun.
Uygun iletişim protokolünü seçin. Örneğin Modbus uyumlu bir cihazla iletişim kurmak istiyorsanız Modbus TCP'yi seçin. Slave ID, kayıt adresleri ve veri türleri gibi protokole özgü parametreleri yapılandırın.

3. Adım: İletişimin Test Edilmesi

Yapılandırmayı tamamladıktan sonra ağ iletişimini test etme zamanı geldi. PLC'nin ağdaki diğer cihazlarla iletişim kurabildiğini kontrol etmek için CX - Programmer'daki izleme fonksiyonunu kullanabilirsiniz. PLC'den bazı test verilerini hedef cihaza gönderin ve verilerin doğru şekilde alındığını doğrulayın. Herhangi bir sorun varsa ağ bağlantısını, IP adresi ayarlarını ve protokol yapılandırmasını kontrol edin.

Omron PLC'lerde Gelişmiş Ağ İletişimi Uygulamaları

Omron PLC'ler, temel ağ iletişiminin yanı sıra çoklu PLC iletişimi ve uzaktan izleme gibi gelişmiş uygulamaları da destekler.

Çoklu PLC İletişimi

Büyük ölçekli endüstriyel otomasyon sistemlerinde, farklı süreçleri koordine etmek için birden fazla PLC'nin birbiriyle iletişim kurması gerekebilir. Omron PLC'ler FINS protokolünü kullanarak çoklu PLC iletişimini destekler. Örneğin,Omron CJ1W SerisiVeOmron CJ2M - CPU35Veri alışverişi yapmak ve komutları kontrol etmek için FINS'i kullanarak birbirleriyle iletişim kurabilirler.

Çoklu PLC iletişimini yapılandırmak için her PLC için FINS adreslerini ayarlamanız gerekir. FINS adresi bir düğüm numarası ve bir birim numarasından oluşur. Ağdaki her PLC'nin benzersiz bir FINS adresi olması gerekir. Daha sonra farklı PLC'ler arasında veri göndermek ve almak için PLC programındaki FINS iletişim komutlarını kullanın.

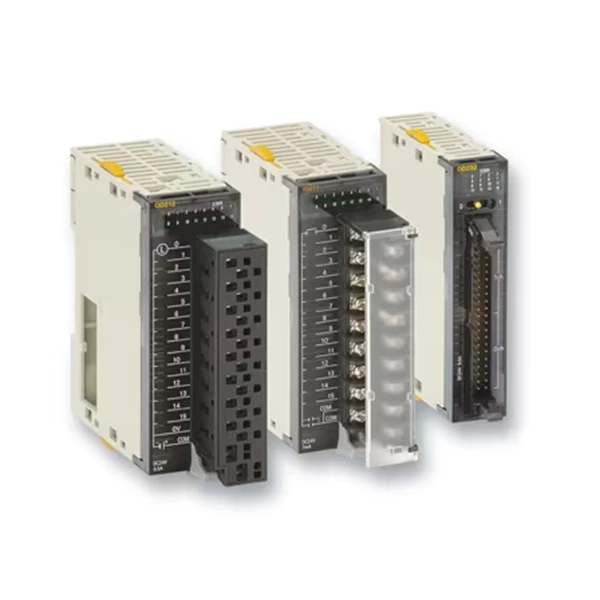

Omron CJ2M CPU35 Omron CJ1W Series

Uzaktan İzleme

Uzaktan izleme, Omron PLC'lerdeki ağ iletişiminin bir diğer önemli uygulamasıdır. Ağ iletişimi yardımıyla PLC'yi uzak bir yerden izleyebilir ve kontrol edebilirsiniz. Bu özellikle uzak bölgelerdeki veya büyük ölçekli endüstriyel tesislerdeki uygulamalar için kullanışlıdır.

Uzaktan izlemeyi uygulamak için bir uzaktan izleme yazılımı veya web tabanlı bir izleme sistemi kullanabilirsiniz. PLC internete bir yönlendirici veya VPN (Sanal Özel Ağ) aracılığıyla bağlanabilir. Uzaktan izleme yazılımı daha sonra gerçek zamanlı verileri almak ve kontrol komutları göndermek için PLC'ye İnternet üzerinden erişebilir.

Ağ İletişimi Sorunlarını Giderme

Doğru yapılandırmayla bile ağ iletişimi sorunları ortaya çıkabilir. İşte bazı yaygın sorunlar ve bunların çözümleri:

İletişim Arızası: PLC ağdaki diğer cihazlarla iletişim kuramıyorsa öncelikle ağ bağlantısını kontrol edin. Ethernet kablosunun düzgün bağlandığından ve ağ anahtarının veya yönlendiricinin düzgün çalıştığından emin olun. IP adresi ayarlarını kontrol edin ve IP adresi çakışması olmadığından emin olun.
Veri İletim Hataları: Veri aktarım hataları varsa iletişim protokolü yapılandırmasını kontrol edin. Slave ID ve kayıt adresleri gibi protokole özgü parametrelerin doğru olduğundan emin olun. Ayrıca, PLC ile hedef cihaz arasında uyumlu olduklarından emin olmak için veri türlerini ve veri uzunluklarını kontrol edin.
Yavaş İletişim Hızı: İletişim hızı yavaşsa ağ bant genişliğini kontrol edin. Ağın veri aktarımını desteklemek için yeterli bant genişliğine sahip olduğundan emin olun. Aktarılan veri miktarını azaltmak için PLC programını da optimize edebilirsiniz.

Çözüm

Ağ iletişimi, Omron PLC'lerin diğer endüstriyel cihazlar ve sistemlerle kusursuz entegrasyonu sağlayan güçlü bir özelliğidir. Temel kavramları anlayarak, ağ iletişimini doğru şekilde yapılandırarak ve gelişmiş uygulamaları uygulayarak, endüstriyel otomasyon sistemlerinizin verimliliğini ve güvenilirliğini artırmak için Omron PLC'lerdeki ağ iletişim fonksiyonundan tam olarak yararlanabilirsiniz.

Bir Omron PLC tedarikçisi olarak, yüksek kaliteli ürünler ve profesyonel teknik destek sağlamaya kendimizi adadık. Omron PLC'leri satın almakla ilgileniyorsanız veya ağ iletişim yapılandırması konusunda daha fazla yardıma ihtiyacınız varsa, lütfen satın alma ve pazarlık için bizimle iletişime geçmekten çekinmeyin. Endüstriyel otomasyon ihtiyaçlarınıza en uygun çözümleri bulmanıza yardımcı olmaktan mutluluk duyarız.
