Schneider Değişken Frekanslı Sürücülerin (VFD'ler) güvenilir bir tedarikçisi olarak bana sık sık bu yüksek performanslı cihazlarda kullanılan soğutma yöntemleri soruluyor. Soğutma mekanizmasını anlamak, VFD'nin verimliliğini, güvenilirliğini ve ömrünü doğrudan etkilediği için çok önemlidir. Bu blogda Schneider VFD'lerde kullanılan çeşitli soğutma yöntemlerini ele alacağım.
VFD'lerde Soğutmanın Önemi
Spesifik soğutma yöntemlerini keşfetmeden önce soğutmanın VFD'ler için neden bu kadar önemli olduğunu anlamak önemlidir. Değişken Frekanslı Sürücüler, bir elektrik motorunun hızını kontrol etmek için elektrik gücünü dönüştürür. Bu işlem sırasında Yalıtımlı - Kapı Bipolar Transistörler (IGBT'ler) gibi güç yarı iletken cihazlarındaki elektriksel kayıplardan dolayı önemli miktarda ısı üretilir. Bu ısı etkili bir şekilde dağıtılmazsa bileşenlerin sıcaklığının artmasına neden olabilir, bu da performansın düşmesine, erken yaşlanmaya ve hatta VFD'nin arızalanmasına neden olabilir.
Doğal Konveksiyon Soğutma
Bazı Schneider VFD'lerde kullanılan en temel soğutma yöntemlerinden biri doğal konveksiyonlu soğutmadır. Bu yöntem, VFD tarafından üretilen ısıyı taşımak için havanın doğal hareketine dayanır. VFD'nin içindeki bileşenler ısındığında etraflarındaki hava da ısınır. Sıcak hava, soğuk havaya göre daha az yoğun olduğundan yükselerek doğal bir hava akışı oluşturur. Sıcak hava yükseldikçe çevreden gelen daha soğuk hava onun yerini almak üzere içeri girer.
Schneider, daha küçük ve daha az güç tüketen VFD modellerinin bazılarında doğal konveksiyon soğutmasını kullanıyor. Bu VFD'ler genellikle güç tüketiminin nispeten düşük olduğu ve ısı üretiminin aşırı olmadığı uygulamalar için tasarlanmıştır. Örneğin, ev veya hafif sanayi uygulamalarında küçük motorlar için kullanılan bazı tek fazlı VFD'lerde, doğal konveksiyon soğutması, sıcaklığı kabul edilebilir aralıkta tutmak için yeterlidir.
Doğal konveksiyonla soğutmanın avantajı basitliği ve güvenilirliğidir. Hareketli parça yoktur, bu da mekanik arıza olasılığının daha az olduğu anlamına gelir. Ayrıca sessiz çalıştığı için gürültüye duyarlı ortamlar için de uygundur. Ancak soğutma kapasitesi sınırlıdır ve yüksek güçlü VFD'ler veya sıcak ortamlardaki uygulamalar için uygun olmayabilir.
Zorunlu Hava Soğutma
Daha güçlü Schneider VFD'ler için genellikle basınçlı hava soğutması kullanılır. Bu yöntem, havayı VFD'nin ısı üreten bileşenleri boyunca aktif olarak hareket ettirmek için fanların kullanılmasını içerir. Fanlar VFD muhafazasının içinde veya dışında olabilir.
Dahili fanlar VFD muhafazasının içine monte edilmiştir ve havayı doğrudan soğutucuların ve diğer bileşenlerin üzerine üfleyecek şekilde tasarlanmıştır. Isı emiciler alüminyum gibi yüksek ısı iletkenliğine sahip malzemelerden yapılır ve ısı transferi için mevcut yüzey alanını artırmak üzere tasarlanmıştır. Fanlar havayı ısı emicilerin üzerinden akmaya zorlayarak ısıyı doğal konveksiyondan daha verimli bir şekilde uzaklaştırır.
Harici fanlar VFD ile birlikte de kullanılabilir. Bazı durumlarda VFD bir kabine monte edilir ve tüm kabinin havalandırmasını sağlamak için harici fanlar kullanılır. Bu, kabinin içinde daha düşük bir sıcaklığın korunmasına yardımcı olur ve bu da VFD'nin soğutulmasına yardımcı olur.
Schneider, basınçlı hava soğutmalı geniş bir VFD yelpazesi sunar;ATV310HU22N4E Schneider Electric. Bu VFD'ler, güç gereksinimlerinin daha yüksek olduğu ve daha etkili soğutmaya ihtiyaç duyulan pompalar, fanlar ve konveyörler dahil olmak üzere çeşitli endüstriyel uygulamalar için uygundur.
Cebri hava soğutmanın avantajı yüksek soğutma kapasitesidir. Büyük miktarda ısıyı etkili bir şekilde dağıtarak VFD'nin daha yüksek güç seviyelerinde çalışmasına olanak tanır. Ancak bazı dezavantajları da var. Fanların çalışması için elektrik gücüne ihtiyaç duyulur ve bu da sistemin genel enerji tüketimine katkıda bulunur. Ayrıca fanlarda bakım gerektirebilecek ve zamanla mekanik arızalara maruz kalabilecek hareketli parçalar bulunmaktadır.
Sıvı Soğutma
Bazı yüksek güçlü ve yüksek performanslı uygulamalarda Schneider, VFD'leri için sıvı soğutmayı kullanabilir. Sıvı soğutma sistemleri, ısıyı bileşenlerden uzaklaştırmak için su veya soğutucu karışımı gibi bir sıvı kullanır. Sıvı, bir ısı eşanjörü ve bir pompa içeren bir soğutma döngüsü boyunca dolaştırılır.
VFD'nin ısı üreten bileşenleri, soğuk bir plaka veya sıvı soğutmalı bir ısı emici ile temas halindedir. Soğuk plakadan akan sıvı, bileşenlerden gelen ısıyı emerek ısı eşanjörüne taşır. Isı eşanjöründe ısı, sıvıdan çevredeki havaya veya başka bir soğutma ortamına aktarılır.
Sıvı soğutma, hava soğutma yöntemlerine göre çeşitli avantajlar sunar. Havadan çok daha yüksek bir ısı transfer katsayısına sahiptir, bu da ısıyı daha verimli bir şekilde aktarabileceği anlamına gelir. Bu, ısı dağıtımı için daha az alan gerektiğinden daha kompakt VFD tasarımlarına olanak tanır. Sıvı soğutma aynı zamanda yüksek sıcaklıktaki ortamlarda daha etkilidir ve daha yüksek güç yoğunluklarının üstesinden gelebilir.

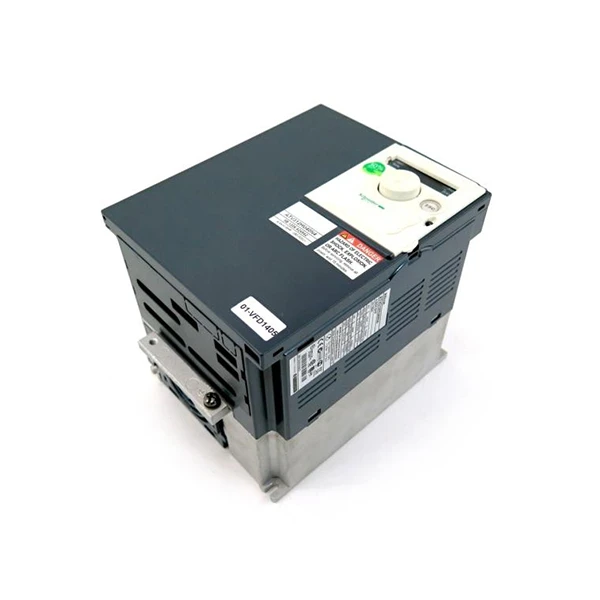

Schneider'inSchneider Electric Altivar 312 ATV312HU40N4VeSchneider ATV320U40N4B Değişken Hızlı Sürücübelirli yüksek güçlü uygulamalar için sıvı soğutma seçenekleriyle bulunabilen VFD'lerin örnekleridir.
Ancak sıvı soğutma sistemleri hava soğutmalı sistemlere göre daha karmaşık ve pahalıdır. Pompalar, borular ve ısı eşanjörleri gibi ek bileşenlere ihtiyaç duyarlar ve ayrıca sızıntıları önlemek ve düzgün çalışmayı sağlamak için düzenli bakıma ihtiyaçları vardır.
Hibrit Soğutma
Bazı durumlarda Schneider, iki veya daha fazla soğutma yöntemini birleştiren hibrit bir soğutma yaklaşımı kullanabilir. Örneğin bir VFD, normal çalışma için basınçlı hava soğutmayı ve en yüksek yükler veya yüksek sıcaklıktaki ortamlar için sıvı soğutmayı kullanabilir. Bu, sistem farklı çalışma koşullarına uyum sağlayabildiğinden daha esnek ve verimli bir soğutma çözümüne olanak tanır.
Soğutma Yöntemi Seçimini Etkileyen Faktörler
Schneider VFD için bir soğutma yöntemi seçerken çeşitli faktörlerin dikkate alınması gerekir. Bunlar arasında VFD'nin güç değeri, çalışma ortamı, kullanılabilir alan ve maliyet yer alır.
- Güç Değeri: Daha yüksek güçlü VFD'ler daha fazla ısı üretir ve genellikle basınçlı hava veya sıvı soğutma gibi daha etkili soğutma yöntemleri gerektirir.
- Çalışma Ortamı: VFD sıcak veya tozlu bir ortama kurulursa güvenilir çalışmayı sağlamak için daha sağlam bir soğutma yöntemi gerekebilir.
- Mevcut Alan: Alanın kısıtlı olduğu uygulamalarda sıvı soğutma gibi daha kompakt bir soğutma çözümü tercih edilebilir.
- Maliyet: İlk satın alma maliyeti ve devam eden bakım maliyeti de dahil olmak üzere soğutma sisteminin maliyeti önemli bir husustur.
Çözüm
Bir Schneider VFD tedarikçisi olarak, özel uygulamanız için doğru soğutma yöntemini seçmenin önemini anlıyorum. Schneider, müşterilerimizin farklı ihtiyaçlarını karşılamak için farklı soğutma yöntemlerine sahip geniş bir VFD yelpazesi sunmaktadır. İster küçük bir uygulama için basit ve uygun maliyetli, doğal konveksiyon soğutmalı bir VFD'ye, ister büyük bir endüstriyel proje için yüksek performanslı sıvı soğutmalı bir VFD'ye ihtiyacınız olsun, size uygun bir çözümümüz var.
Schneider VFD'ler ve bunların soğutma yöntemleri hakkında daha fazla bilgi edinmek istiyorsanız veya uygulamanız için bir VFD satın almak istiyorsanız lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz ihtiyaçlarınıza uygun doğru VFD ve soğutma çözümünü seçmenize yardımcı olmaya hazırdır. Size ayrıntılı teknik bilgi, ürün özellikleri ve fiyatlandırma sağlayabiliriz. Motor kontrol sistemlerinizin optimum performansını ve güvenilirliğini sağlamak için birlikte çalışalım.
Referanslar
- Schneider Electric ürün kılavuzları ve teknik belgeler
- Değişken frekanslı sürücüler ve soğutma sistemleriyle ilgili endüstri standartları ve yönergeleri
