ABB CP630 1SAP530100R0001

Marka:ABB
Modeli:CP630 1SAP530100R0001

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

Endüstriyel otomasyon sistemleri için tasarlanan ABB CP630 1SAP530100R0001, 5,7-inç TFT dokunmatik ekranlı bir HMI kontrol panelidir. Güç ve otomasyon teknolojisinde dünya lideri olan ABB tarafından üretilen bu küçük cihaz, su arıtma, enerji ve imalat sektörlerinde kullanım için güvenilir performansı-kolay kullanımla birleştiriyor.

CP630'un 320x240 piksel çözünürlüğü ve 64K renkli ekranı, proses verilerinin, makine durumunun ve operatör arayüzlerinin canlı görselleştirilmesini sağlar. IP66 dereceli ön kabuğu, toz ve su girişini önleyerek üretim zeminleri veya dış mekan tesisleri gibi zorlu yerler için idealdir. Ünite, Modbus TCP ve EtherNet/IP (ABB sürücüleri ve PLC'lerle uyumlu) dahil olmak üzere çeşitli iletişim protokollerini destekler ve mevcut endüstriyel ağlarla basit entegrasyona olanak tanır.

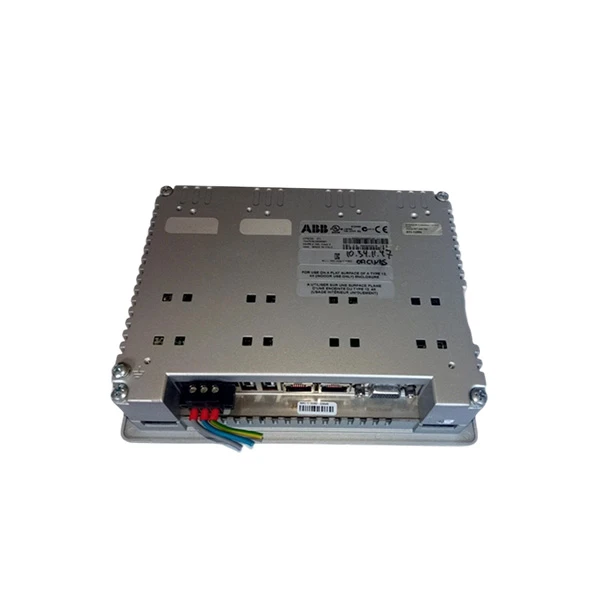

CP630, iki adet 100 Mbit Ethernet bağlantı noktası, bir adet RS232/422/485 arayüzü ve iki adet USB 2.0 ana bilgisayar yuvası aracılığıyla sensörlere, aktüatörlere ve ana bilgisayar sistemlerine esnek iletişim sağlar. Kullanıcı-programlanabilir belleği ve sekiz-seviyeli şifre koruması, kritik görev operasyonları için güvenlik ve uyarlanabilirlik-sağlar. Modülde ayrıca kablosuz bağlantı ve ekstra I/O modülleri gibi gelecekteki yükseltmeler için iki genişletme yuvası bulunur.

CP630, gerçek zamanlı veri erişimi-sağlayarak karmaşık iş akışlarını kolaylaştırdığından makine izleme, süreç yönetimi ve uzaktan teşhis için idealdir. Kullanıcı-dostu arayüzü ve çok dilli desteği eğitim süresini kısaltırken, eşler arası{4}}eşler arası iletişim yetenekleri sistem verimliliğini artırır. ABB CP630 1SAP530100R0001, ister mevcut bir kurulumun güncellenmesi, ister yeni bir otomasyon hattının uygulanması olsun, endüstriyel HMI uygulamalarında uygun maliyetli performans ve uzun{11}}vadeli güvenilirlik sağlar.

Özellikler

Boyut	5,7 inç (4:3 en boy oranı)
Çözünürlük	320×240 piksel
Ekran Renkleri	64K Gerçek Renk
Koruma Seviyesi	Ön panel IP66 (toza ve suya dayanıklı), Muhafaza IP20 (katı yabancı cisimler)
Uluslararası Sertifikasyon	CE, FCC, RoHS
Genişletme Yetenekleri	2× genişletme yuvası (iletişim modüllerini veya işlev kartlarını destekler)
Depolama Genişletme	1× SD kart yuvası
Çalışma Sıcaklığı	0 dereceden +50 dereceye kadar (bozulma yok)

Uygulama Senaryoları

Yiyecek ve İçecek İşleme

ABB CP630 1SAP530100R0001, gıda fabrikalarında paketleme hatlarını ve pastörizasyon sistemlerini yönetir. IP66 ön paneli, yüksek-basınçlı su jetleri (100 bar'a kadar) ve kimyasal temizleyicilerle yapılan günlük yıkamalara dayanıklı olup ıslak, hijyenik bölgelerde çalışmayı sağlar. 5,7-inç 64K renkli TFT ekran, sıcaklık (±0,5 dereceye kadar hassas) ve üretim hızları (saatte 1.200 birime kadar) gibi kritik parametreleri görüntülerken, 256 MB RAM'i verileri temel HMI'lardan %40 daha hızlı işleyerek tarif değişiklikleri sırasındaki kesinti süresini azaltır. 8 seviyeli şifre koruması, FDA ve GMP standartlarına uygun olarak hassas ayarlara erişimi güvence altına alır.

Kimyasal Üretim

Kimya tesisleri, reaktör kaplarını ve karıştırma süreçlerini izlemek için ABB CP630 1SAP530100R0001'i kullanıyor. Çift Ethernet aracılığıyla PLC'lere bağlanır ve 100 Mb/sn hızla gerçek-veri alışverişine olanak tanır-tek bağlantı noktalı HMI'lara kıyasla iletişim gecikmelerini %50 azaltır. Panel, aşırı sıcaklıklarda (0 ila 50 derece) güvenilir bir şekilde çalışır ve yakındaki pompa ve motorlardan kaynaklanan elektromanyetik parazitlere karşı direnç göstererek 500 litrelik kimyasal karışımların seri üretimi sırasında veri bütünlüğünü korur. 40.000 saatlik LED arka ışığı, değiştirilmeden 5 yıl boyunca sürekli çalışmayı sağlar.

SSS

S: CP630'un tam ekran özellikleri nelerdir?

C: ABB CP630, LED arka aydınlatmalı ve 4:3 en boy oranına sahip 5,7-inç TFT renkli LCD'ye sahiptir. Ekran çözünürlüğü 320 × 240 pikseldir ve 64K (65.536) renk desteği vardır. Analog dirençli dokunmatik ekran, eldiven dostu endüstriyel ortamlarda güvenilir tek dokunuşla kullanım için tasarlanmış, cam ve plastik filmle kaplanmıştır. LED arka ışığın tipik kullanım ömrü 25 derecede 40.000 saattir.

S: Fiziksel boyutlar, ağırlık ve muhafaza malzemeleri nelerdir?

C: CP630'un boyutları 187 mm (G) × 147 mm (Y) × 51 mm (D) olup net ürün ağırlığı 1,15 kg'dır. Ön çerçeve Zamak'tan (çinko-alüminyum alaşımı) yapılmıştır, arka tarafta ise endüstriyel ortamlar için sağlam mekanik dayanıklılık sağlayan alüminyum kullanılmıştır.

S: CP630'un bellek mimarisi nedir?

C: Ünite, program yürütme için 256 MB DDR RAM ve kullanıcı verilerini depolamak için 128 MB flash disk içerir. Bu bellek yapılandırması, toplam 30 MB uygulama belleğine kadar HMI projelerini destekler.

S: Güç kaynağı özellikleri nelerdir?

C: CP630, 18 ila 30 V DC giriş aralığına sahip nominal 24 V DC güç kaynağı gerektirir (tolerans: IEC standartlarına göre 18 ila 32 V DC). Güç tüketimi maksimum 16,8 W'tır. Ünite, gerçek zamanlı saat yedeklemesi için şarj edilebilir bir lityum pil (kullanıcı-değiştirilemez) içerir.

S: CP630'u programlamak için hangi yazılım gereklidir?

C: CP630, tüm CP600 kontrol paneli platformuyla tamamen uyumlu olan PB610 Panel Builder 600 mühendislik yazılımını gerektirir. Çalışma zamanı lisansı CP630'a dahildir. Panel Builder 600 V4.5, Automation Builder yükleyicisi aracılığıyla indirilebilen ABB Yetenek™ Automation Builder mühendislik paketine entegre edilmiştir. Panel Builder 600 V4.5 ile kullanım için CP600, BSP V1.3'ü gerektirir; bu sürüm yüklü değilse, FAT/FAT32 formatlı bir USB çubuğu aracılığıyla otomatik olarak güncellenebilir
