Siemens 6AV2124-0UC02-0AX1

Marka:Siemens
Modeli:6AV2124-0UC02-0AX1

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

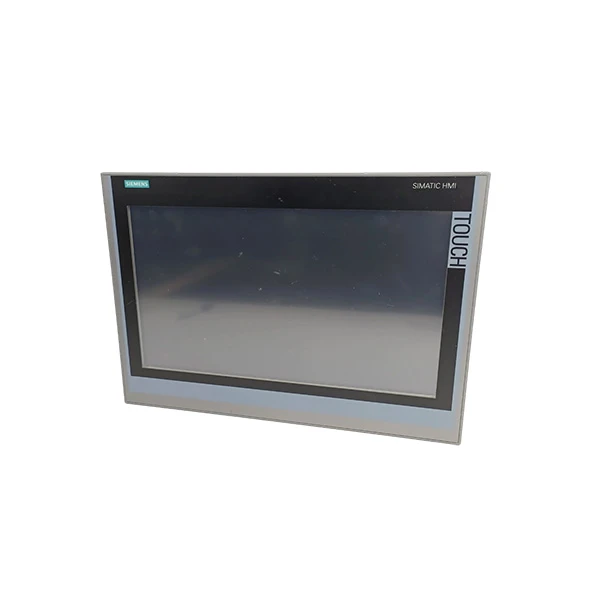

SIMATIC HMI TP1900 Comfort serisinden-yüksek performanslı bir endüstriyel HMI cihazı olan Siemens 6AV2124-0UC02-0AX1, endüstriyel otomasyon ayarlarında güvenilir çalışma için özel olarak oluşturuldu. Siemens 6AV2124-0UC02-0AX1'in 19 inç geniş ekran TFT renkli ekranı (gerçek ekran köşegeni 18,5 inç) temel özelliklerinden biridir. 1366 x 768 piksel çözünürlüğe ve 16 milyona kadar renk görüntüleme yeteneğine sahip ekran, operasyon menüleri ve proses verileri için canlı, renkli görüntüler sunuyor. Operasyonel verimliliği artırmak için, S7 giriş G/Ç'si olarak kullanılabilecek 40'a kadar doğrudan dokunmatik düğmeye sahip kapasitif çoklu dokunmatik ekrandan yararlanılıyor.

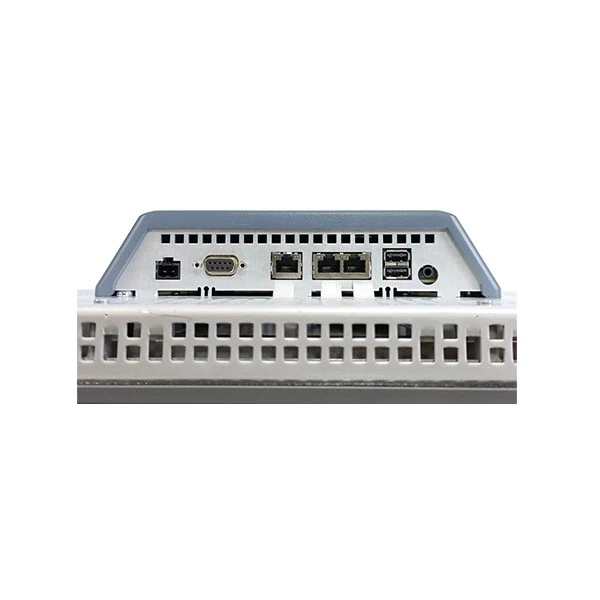

Siemens 6AV2124-0UC02-0AX1, endüstriyel iletişimin taleplerini karşılamak için çeşitli arayüzlere sahiptir. PROFINET, TCP/IP ve diğer popüler endüstriyel protokolleri destekler ve bir bağımsız Ethernet bağlantı noktasına ek olarak anahtar işlevine sahip iki endüstriyel Ethernet bağlantı noktasına sahiptir. Ek olarak iki USB 2.0 arayüzü, PROFIBUS/MPI iletişimi için bir RS 422/485 birleşik arayüzü ve veri depolama ve aktarımı için iki SD kart yuvası (2 GB'ye kadar SD kartlarını destekler) bulunmaktadır. 6AV2124-0UC02-0AX1 HMI dokunmatik ekranı, bu arayüzler sayesinde S7-1200, S7-1500 ve S7-300 dahil olmak üzere bir dizi Siemens PLC'nin yanı sıra diğer endüstriyel kontrolörlerle uyumludur.

Siemens 6AV2124-0UC02-0AX1, 19,2V ila 28,8V DC voltaj aralığına sahiptir ve 24V DC güçle çalışır. 1,7A nominal akımı ve 41W tipik güç tüketimiyle uzun süreli endüstriyel kullanım için istikrarlı ve enerji açısından verimlidir. Cihazın ön tarafındaki IP65 koruma derecesi, onu su ve toz geçirmez hale getirerek zorlu endüstriyel ortamlara uygun hale getirir. Dikey olarak monte edildiğinde, 0 derece ila 45 derece arasındaki sıcaklıklarda normal şekilde çalışabilir ve bu da çoğu iç mekan sanayi sitesinin gereksinimlerini karşılar.

Özellikler

Modeli	6AV2124-0UC02-0AX1
Ürün Adı	SIMATIC HMI TP1900 Konforu
Ürün Serisi	Konfor Panelleri
Çalıştırma Yöntemi	Saf dokunuşla çalıştırma (fiziksel düğme yok)
Renk Sayısı	16.777.216 renk (16 milyon renk)
Çözünürlük	1366 × 768 piksel (geniş ekran)
Güç Kaynağı Türü	DC24V
Nominal Akım	1.7A

Önlemler

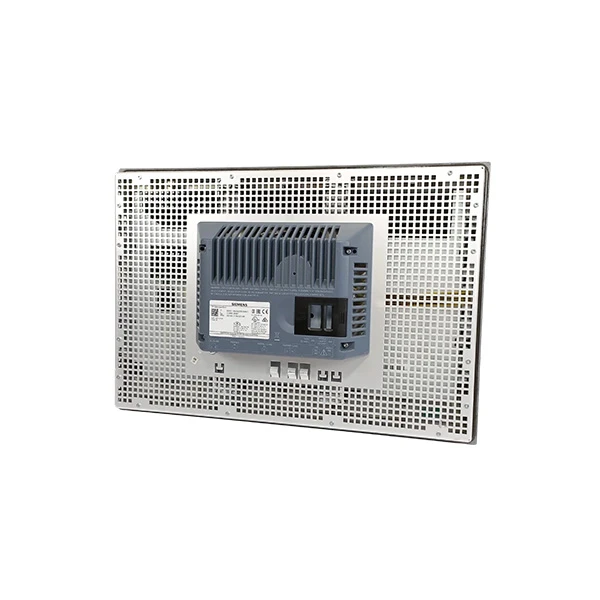

Siemens 6AV2124-0UC02-0AX1'i kurarken, belirtilen kurulum prosedürlerine uymak kritik öneme sahiptir. Bu Siemens SIMATIC HMI TP1900 Comfort paneli yalnızca iç mekanda kullanıma yöneliktir; bu nedenle yağmura, doğrudan güneş ışığına veya aşırı hava koşullarına maruz kalabileceği dış mekanlara kurmayın. Cihazın ön tarafı IP65, arka tarafı ise IP20 koruma sertifikasına sahiptir, bu nedenle kurulum alanının arka tarafının toza, su sıçramalarına ve diğer tehlikeli kimyasallara karşı korunduğundan emin olun. Önerilen kurulum tekniği dikey montajdır ve eğer eğim gerekiyorsa, ekran efektinin ve dokunma tepkisinin bozulmasını önlemek için açı 35 dereceyi geçmemelidir.

Siemens 6AV2124-0UC02-0AX1'in güç kaynağı, 19,2V ila 28,8V voltaj aralığına sahip 24V DC güç kaynağı gerektirir. Aygıtın zarar görmesini veya endüstriyel süreç izlemede hatalara neden olmasını önlemek için aygıtı güvenilir bir güç kaynağına bağlayın. Gücü bağlamadan önce, kısa devrelere ve 6AV2124-0UC02-0AX1 HMI dokunmatik ekranında onarılamaz hasara neden olabilecek ters polariteyi önlemek için kabloları iki kez kontrol edin.

Siemens 6AV2124-0UC02-0AX1'i yapılandırırken uygun kurulum yazılımını kullanın. Minimum gereksinim WinCC Comfort V14 SP1 (HSP ile) veya üzeridir. Güncel olmayan veya uyumsuz yazılımın kullanılması, yapılandırmanın başarısız olmasına veya cihazın düzgün çalışmamasına neden olabilir. Ayarlama işlemi boyunca değişken sınırına dikkat edin: cihaz, cihaz başına 4.096'ya kadar değişkeni ve ekran başına 400'e kadar değişkeni işleyebilir; bu nedenle, istikrarlı çalışmayı sürdürmek için bu sınırları aşmayın.

SSS

S: Siemens 6AV2124-0UC02-0AX1 nedir?

C: Siemens 6AV2124-0UC02-0AX1, Siemens SIMATIC HMI (İnsan Makine Arayüzü) panelleri için yedek parça ve aksesuardır. Belirli HMI cihaz modellerine yönelik işletim sistemi ve uygulamalarla önceden yüklenmiş olan, tipik olarak bir CompactFlash (CF) kartı olan orijinal bir Siemens hafıza kartıdır. Cihazın çalıştırılması, değiştirilmesi ve onarılması açısından kritik öneme sahiptir.

S: Hangi Siemens HMI cihazları 6AV2124-0UC02-0AX1 hafıza kartını kullanıyor?

C: Bu hafıza kartı çok sayıda SIMATIC HMI Çoklu Panel ve Mobil Panel ile çalışır. Yaygın olarak karşılaştırılabilir seriler arasında MP 277, MP 377, Mobile Panel 277 ve benzer nesiller bulunur. Yanlış kartın kullanılması sorunlara yol açabileceğinden, cihazın kılavuzunda veya Siemens endüstri alışveriş merkezi ürün sitesinde tam uyumluluğun doğrulanması kritik öneme sahiptir.

S: Bunun yerine standart bir ticari CompactFlash kartı kullanabilir miyim?

C: Hayır, bu kesinlikle önerilmez. 6AV2124-0UC02-0AX1 normal bir boş CF kartı değildir. Genellikle tescilli bir Siemens işletim sistemi görüntüsünün yanı sıra özel lisans dosyalarını da içerir. Genel bir kartta bu yazılım bulunmaz ve HMI paneliniz kullanılamaz hale gelir. Sistemin güvenilirliğini ve bütünlüğünü korumak için daima orijinal Siemens aksesuarlarını kullanın.
