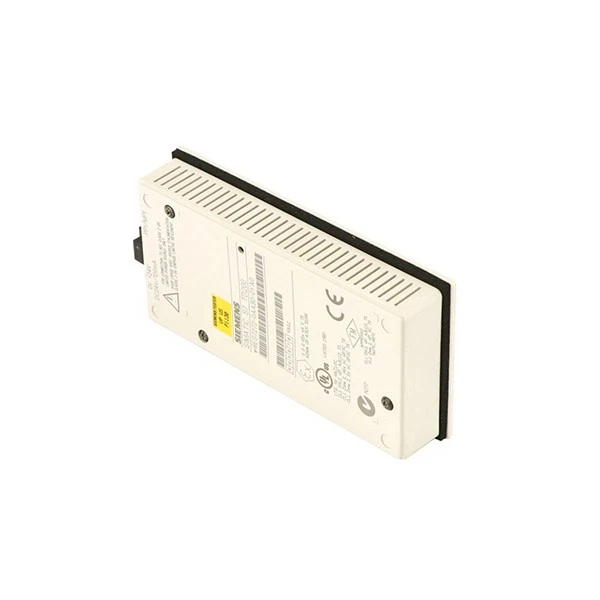

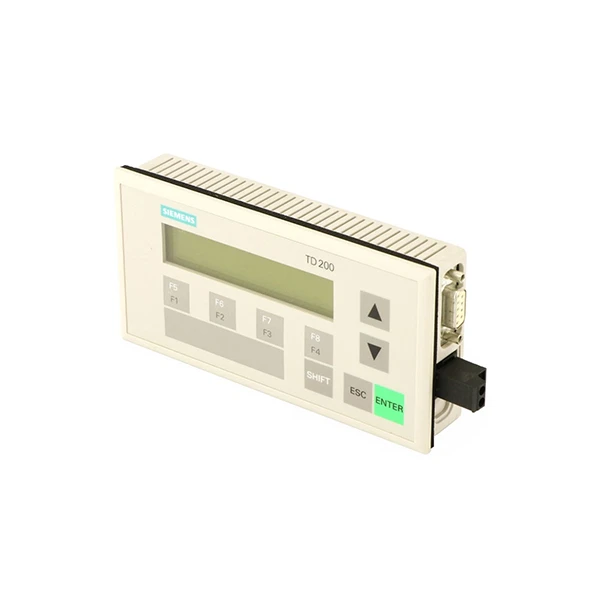

Siemens 6ES7272-0AA30-0YA0

Marka:Siemens
Modeli:6ES7272-0AA30-0YA0

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

Siemens 6ES7272-0AA30-0YA0, SIMATIC S7 TD 200 serisinden, öncelikle Siemens S7-200 PLC'lerle (Programlanabilir Lojik Kontrolörler) kullanılmak üzere tasarlanmış, güvenilir bir endüstriyel metin ekranıdır. Siemens 6ES7272-0AA30-0YA0, LED aydınlatmalı 2 satırlı bir LCD ekrana sahiptir ve satır başına 20'ye kadar İngilizce karakter veya 10'a kadar Çince karakter görüntüleyebilir. Karakter yüksekliği 5 mm'dir ve zorlu endüstriyel koşullarda bile net görüntüleme sağlar. Sekiz özelleştirilebilir fonksiyon tuşu, bir onaylama tuşu ve bir iptal tuşu vardır; bunların hepsinde kullanıcılara süreç boyunca yardımcı olacak gösterge ışıkları bulunur. Bu tasarım, parametre değişikliği, I/O kontrolü ve alarm kontrolleri gibi kritik işlemlere kolay erişim sağlar.

Siemens 6ES7272-0AA30-0YA0, 9,6 kbit/s, 19,2 kbit/s veya 187,5 kbit/s iletişim hızlarını destekleyen RS-485 fiziksel katmanına sahip bir PPI (Noktadan Noktaya Arayüz) aracılığıyla bağlanır. Siemens PPI protokolüyle tamamen uyumludur ve PLC'nin programlama portuna rahat bağlantı için 2,5 m'lik özel bir kablo içerir. Cihaz 24V DC güçle çalışır (20,4V ila 28,8V DC çalışma aralığıyla) ve yaklaşık 120mA gerektirir; bu, doğrudan S7-200 PLC veya harici bir güç kaynağı tarafından sağlanabilir.

Siemens 6ES7272-0AA30-0YA0, IP65 ön panele (toza ve suya dayanıklı) ve IP20 arka panele sahip olmasıyla endüstriyel uygulamalar için tasarlanmıştır; bu da onu zorlu fabrika ayarları için ideal kılar. Kompakt boyut (148 mm × 76 mm × 28 mm) ve panel montajlı tasarım (138 mm × 68 mm kesit) kontrol kabinlerinde yerden tasarruf sağlar. 0 derece ile 60 derece arasındaki sıcaklıklarda çalışabilir ve -40 derece ile 70 derece arasında güvenle saklanabilir. Ayrıca %10-%90 bağıl neme, yoğuşma oluşturmadan dayanabilir.

Özellikler

Modeli	6ES7272-0AA30-0YA0
Ürün Tipi	SIMATIC S7 TD 200 Metin Ekranı
Ekran Tipi	STN LCD
Arka Işık Türü	LED Arka Işık
Karakter Setleri	10 karakter setini destekler
Güç Kaynağı Gerilimi	24VDC
Çalışma Sıcaklığı	0 derece -60 derece
Boyutlar (G×Y×D)	148 mm × 76 mm × 28 mm

Uygulama senaryoları

Siemens 6ES7272-0AA30-0YA0, üretim operasyonlarının izlenmesi ve düzenlenmesi için küçük ölçekli fabrika otomasyon hatlarının önemli bir bileşenidir. Örneğin, elektronik bileşenlerin veya küçük makinelerin montaj hatlarında, cihazın 2 satırlı LCD ekranı çalışanların üretim hızı, bileşen sayıları ve makine durumu gibi gerçek zamanlı istatistikleri izlemesine olanak tanır. Ayrıca programlanmış fonksiyon tuşları sayesinde konveyör bant hızı veya montaj zaman aralıkları gibi kritik parametrelerin kolayca değiştirilmesine olanak tanıyarak karmaşık işlemler gerektirmeden üretim verimliliğinin artırılmasına yardımcı olur. Ayrıca, alarm görüntüleme işlevi, personeli ekipman arızalarına (bloke olmuş bileşenler veya güç dalgalanmaları gibi) karşı anında uyararak arıza süresini azaltır ve sorunsuz bir süreci garanti eder.

Siemens 6ES7272-0AA30-0YA0 aynı zamanda takım tezgahı kontrolü için de çok uygundur. Bu metin ekranı, torna tezgahlarının, freze makinelerinin ve delme makinelerinin S7-200 PLC'lerle donatıldığı küçük atölyelerde veya özel üretim tesislerinde çok kullanışlıdır. Operatörlerin kesme hızı, ilerleme hızı ve iş parçası boyutları gibi işleme ayarlarını yapılandırmasına ve görüntülemesine olanak tanır ve net arkadan aydınlatmalı ekran, loş atölye ortamlarında bile okumayı sağlar. Cihazın I/O kontrol özelliği ayrıca personelin makine bileşenlerini doğrudan test etmesine ve değiştirmesine olanak tanır, bu da hata ayıklamayı ve bakımı kolaylaştırır. Mütevazı boyutu ve panele monte tasarımı, küçük takım tezgahları için kontrol kabinlerine kolayca sığmasına olanak tanır ve hayati öneme sahip operasyonel özellikler sunarken yerden tasarruf sağlar.

SSS

S: Siemens 6ES7272-0AA30-0YA0 nedir ve birincil işlevi nedir?

C: Siemens 6ES7272-0AA30-0YA0, bir SIMATIC TD 200 metin ekranıdır. SIMATIC S7-200 serisi programlanabilir mantık denetleyicileri (PLC'ler) için basit ama güvenilir bir insan-makine arayüzü (HMI) oluşturuldu. Ana amaçları, gerçek zamanlı PLC mesajlarını (alarmlar veya proses durumları gibi) göstermek, operatörlerin proses değişkenlerini (ayar noktaları gibi) görüntülemesine ve değiştirmesine olanak sağlamak ve programlanabilir tuşlar aracılığıyla kontrol sistemi ile iletişim kurmaktır.

S: TD 200 (6ES7272-0AA30-0YA0) hangi PLC sistemleriyle uyumludur?

C: Bu TD 200 metin ekranı, SIMATIC S7-200 PLC serisiyle kusursuz entegrasyon için tasarlanmıştır. Birlikte verilen 2,5 metrelik kabloyu kullanarak doğrudan S7-200 CPU'nun PPI (Noktadan Noktaya Arayüz) iletişim bağlantı noktasına bağlanır. Bir ağ üzerindeki tek bir S7-200 CPU'ya birden fazla TD 200 ünitesi bağlanabilir.

S: Siemens 6ES7272-0AA30-0YA0 nasıl yapılandırılır ve programlanır?

C: TD 200'ün konfigürasyonu oldukça basittir. Ayrı bir parametrelendirme yazılımı gerektirmez. Tüm kurulum, S7-200 PLC için STEP 7-Micro/WIN programlama yazılımı içerisinde yapılır. Yazılımdaki yerleşik "Metin Gösterimi" veya "TD 200 Konfigürasyonu" sihirbazını kullanarak mesaj metinlerini tanımlayabilir, değişkenleri ekleyebilir ve ekranın tuşlarına işlevler atayabilirsiniz. Konfigürasyon verileri daha sonra S7-200 CPU'nun hafızasında saklanır.
