Günümüzün endüstriyel dünyasında birçok fabrika ve tesis, çok-satıcılı sistemler kullanıyor. Bu sistemler, en iyi performansı ve değeri elde etmek için farklı üreticilerin ekipmanlarını birleştirir. Bu sistemlerin önemli bir parçası İnsan-Makine Arayüzü (HMI) ve Programlanabilir Mantık Denetleyicileridir (PLC'ler). Siemens HMI, güvenilir olması, kullanımı kolay olması ve zorlu endüstriyel ortamlarda iyi çalışması nedeniyle endüstriyel operatörler için en popüler seçeneklerden biridir. Ancak Siemens HMI'ı üçüncü taraf PLC'lerle (Allen-Bradley, Mitsubishi veya Modicon gibi diğer şirketlerin ürettiği)-kullanırken uyumluluk bir zorluk haline gelebilir. Bu blog, pratik adımlar ve faydalı ipuçlarıyla, birden fazla sağlayıcının sunduğu sistemleri yönetme ve Siemens HMI'nızın Siemens olmayan PLC'lerle sorunsuz{10}}çalışmasını sağlama konusunda size yol gösterecektir.
Çok-Satıcılı Sistemler Nedir ve Neden Önemlidir?
Çok-satıcılı sistem, tek bir üretici yerine birden fazla üreticinin ekipmanlarını kullanan endüstriyel bir kurulumdur. Örneğin bir fabrika, operatör kontrolü için Siemens HMI'yı, süreç yönetimi için Allen-Bradley PLC'yi ve motor kontrolü için bir Mitsubishi invertörü kullanabilir. Birçok işletme, her iş için en iyi aracı seçebilecekleri, paradan tasarruf edebilecekleri ve tek bir tedarikçiye bağımlı olmaktan kurtulabilecekleri için çok-satıcılı sistemleri tercih ediyor.
Siemens HMI bu sistemlerde kritik bir rol oynuyor. Otomasyon sisteminin "yüzü" gibi davranarak operatörlerin süreçleri izlemesine, ayarları yapmasına ve üretimi durdurmadan küçük sorunları çözmesine olanak tanır. Siemens HMI üçüncü taraf PLC'lerle uyumlu olduğunda- tüm sistem daha sorunsuz çalışır, aksama süresini azaltır ve operasyonları daha verimli hale getirir. Ancak bir uyumluluk sorunu varsa gecikmelere, hatalara ve hatta sistem arızalarına neden olabilir.
Siemens HMI ve Üçüncü{0}Taraf PLC'ler
Siemens HMI Nedir?

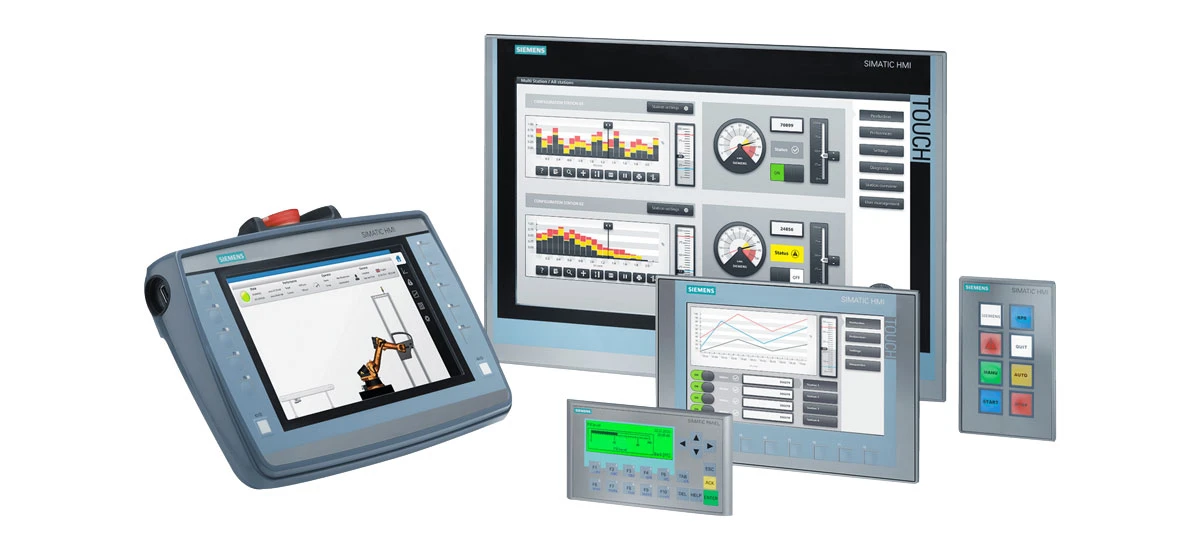

Siemens HMI (İnsan-Makine Arayüzü), endüstriyel operatörleri otomasyon ekipmanına bağlayan bir cihazdır. SIMATIC Konfor Panelleri, Birleşik Paneller ve Temel Paneller (KTP600 ve KTP900 gibi) gibi farklı modellerde gelir. Siemens HMI, mühendislerin arayüzü kurmasına ve programlamasına yardımcı olmak için TIA Portal ve WinCC gibi yazılımları kullanıyor. Üçüncü taraf PLC'lerle çalışmak için gerekli olan birden fazla iletişim protokolünü destekler-. Üretimde, gıda işlemede veya enerji tesislerinde olsun, Siemens HMI'ya dayanıklılığı ve kullanıcı dostu tasarımı nedeniyle güvenilmektedir.
Üçüncü-Taraf PLC'ler Nedir?
PLC'ler (Programlanabilir Lojik Kontrolörler), endüstriyel süreçleri ve makineleri kontrol eden küçük bilgisayarlardır. Üçüncü-taraf PLC'ler, Allen-Bradley, Mitsubishi, Modicon ve Omron gibi Siemens dışındaki şirketler tarafından üretilen PLC'lerdir. Bu PLC'ler farklı endüstrilerde yaygın olarak kullanılmaktadır ve genellikle belirli uygulamalara uyan benzersiz özelliklere sahiptir. Asıl zorluk, bu üçüncü-parti PLC'lerin Siemens HMI ile sorunsuz bir şekilde "konuşabilmesini" sağlamaktır.
Üçüncü Taraf PLC'lerle Siemens HMI Uyumluluğunu Sağlamanın Zorlukları
Siemens HMI'ı üçüncü taraf PLC'lerle{0}}kullanırken çeşitli uyumluluk sorunlarıyla karşılaşabilirsiniz. Bu zorlukları anlamak, onları çözmenin ilk adımıdır. İşte en yaygın olanları:
1. İletişim Protokolü Uyuşmazlıkları
En büyük zorluk farklı iletişim protokolleridir. Protokol, cihazların bilgi paylaşmak için kullandığı bir "dile" benzer. Siemens HMI, Profinet, Modbus TCP/IP ve Ethernet/IP gibi popüler protokolleri destekler, ancak üçüncü-taraf PLC'ler farklı protokolleri kullanabilir. Örneğin, bir Mitsubishi PLC, MC TCP/IP'yi kullanırken Modicon PLC, Modbus RTU'yu kullanabilir. Siemens HMI ve üçüncü-taraf PLC aynı "dili" konuşmuyorsa veri alışverişinde bulunamazlar. İşte bu noktada Siemens HMI'ı-Siemens olmayan PLC'lere nasıl bağlayacağınızı bilmek çok önemli hale gelir-her iki cihazın da ortak bir protokol kullandığından emin olmanız gerekir.
2. Eski Firmware veya Yazılım
Siemens HMI ve üçüncü-taraf PLC'lerin birlikte çalışabilmesi için güncel donanım yazılımı (cihazdaki yazılım) ve programlama yazılımının-güncel olması gerekir. Güncel olmayan ürün yazılımı, uyumluluğu bozan hatalara veya eksik özelliklere neden olabilir. Örneğin, eski donanım yazılımına sahip eski bir Siemens HMI, yeni bir Allen-Bradley PLC tarafından kullanılan Modbus TCP/IP'nin en son sürümünü desteklemeyebilir. Siemens HMI ve üçüncü taraf PLC'lerin-birlikte iyi çalışmasını sağlamak için düzenli güncellemeler çok önemlidir.
3. Ağ Yapılandırma Hataları
Çok-satıcılı sistemler istikrarlı bir ağa dayanır. Ağ ayarları (IP adresleri gibi) yanlışsa Siemens HMI, üçüncü-taraf PLC'ye bağlanamayacaktır. Örneğin, Siemens HMI ve PLC aynı IP adresine sahipse çakışma olur ve iletişim kuramazlar. Bu, Siemens HMI üçüncü-taraf PLC iletişimini ayarlarken sık karşılaşılan bir sorundur, ancak uygun ağ planlamasıyla düzeltilmesi kolaydır.
4. Desteklenmeyen PLC Modelleri
Üçüncü taraf PLC modellerinin tümü-Siemens HMI tarafından desteklenmez. Siemens, uyumluluğu sağlamak için birçok üçüncü taraf PLC modelini test eder ve desteklenen modellerin bir listesini TIA Portal yazılımında veya Siemens'in resmi belgelerinde bulabilirsiniz. Bu listede bulunmayan bir PLC modeli kullanırsanız Siemens HMI, aynı protokolü kullansalar bile-bu modelle güvenilir bir şekilde çalışmayabilir. Bu nedenle ekipman satın almadan önce uyumluluğun kontrol edilmesi, Siemens HMI'nın üçüncü taraf PLC'lerle uyumluluğu açısından önemlidir-.
Üçüncü Taraf PLC'lerle Siemens HMI Uyumluluğunu Sağlamak için-Adım-Adım Kılavuz
Artık zorlukları bildiğinize göre, Siemens HMI'nızın üçüncü taraf PLC'lerle-sorunsuz bir şekilde çalışmasını sağlayacak adımlara bakalım. Bu adımlar pratiktir, takip edilmesi kolaydır ve Siemens'in resmi yönergelerine ve gerçek endüstriyel deneyime dayanmaktadır.
Adım 1: Desteklenen Protokolleri ve PLC Modellerini Kontrol Edin
Sisteminizi kurmadan önce Siemens HMI'nızın ve üçüncü{0}parti PLC'nizin hangi protokolleri desteklediğini kontrol edin. Comfort Paneller gibi Siemens HMI modelleri Allen-Bradley Ethernet/IP, Mitsubishi MC TCP/IP, Modicon Modbus TCP/IP ve Omron Host Link gibi protokolleri destekler. Bu bilgiyi Siemens HMI kullanım kılavuzunda veya Siemens web sitesinde bulabilirsiniz.
Ardından,{0}üçüncü taraf PLC modelinizin Siemens HMI tarafından desteklenip desteklenmediğini kontrol edin. Bunu yapmanın iki kolay yolu vardır: 1) TIA Portal yazılımında, üçüncü-parti sürücüyü seçin ve desteklenen PLC modellerinin listesi için "Parametreler" bölümünü kontrol edin. 2) WinCC yazılım kılavuzunu açın ve desteklenen modelleri bulmak için protokolü (örneğin, Modicon Modbus RTU) arayın. Desteklenen bir modelin kullanılması, Siemens HMI ile üçüncü-taraf PLC arasında güvenilir iletişim sağlayacaktır.
Adım 2: Ürün Yazılımını ve Yazılımı Güncelleyin
Siemens HMI'nızın en son donanım yazılımına sahip olduğundan ve programlama yazılımınızın (TIA Portal gibi) güncel olduğundan emin olun. Güncel olmayan ürün yazılımı uyumluluk sorunlarına neden olabilir; bu nedenle, onu güncellemek sorunları önlemenin basit bir yoludur. Siemens HMI aygıt yazılımını güncellemek için Siemens'in ProSave yazılımını kullanın. Siemens destek portalından en son donanım yazılımını indirin, Siemens HMI'nızı USB veya Ethernet aracılığıyla bilgisayarınıza bağlayın ve güncellemek için-ekrandaki talimatları izleyin.
Ayrıca üçüncü{0}parti PLC'nizin donanım yazılımını da güncelleyin. En son ürün yazılımı güncellemeleri için üreticinin web sitesini kontrol edin ve bunları yüklemek için üreticinin talimatlarını izleyin. Her iki cihazın da güncellenmesi, uyumluluk için en son özelliklere ve hata düzeltmelerine sahip olmalarını sağlayacaktır.
3. Adım: Ağ Ayarlarını Doğru Şekilde Yapılandırın
Ağ yapılandırması, Siemens HMI'yi-Siemens olmayan PLC'lere bağlamanın anahtarıdır. Ağı doğru şekilde kurmak için şu ipuçlarını izleyin:
- Siemens HMI'nıza ve her bir üçüncü{0}parti PLC'ye benzersiz IP adresleri atayın. Örneğin, Siemens HMI'yı 192.168.0.10'a ve PLC'yi 192.168.0.11'e ayarlayın. Bu, IP çakışmalarını önler.
- Tüm cihazların aynı alt ağda olduğundan emin olun. Alt ağ maskesi (genellikle 255.255.255.0) Siemens HMI ve PLC için aynı olmalıdır.
- Farklı bir protokol kullanıyorsanız (Modbus TCP/IP gibi) Siemens HMI'nızda "PROFINET IO Etkin" seçeneğini devre dışı bırakın. Bu ayar,-Profinet dışı iletişime müdahale edebilir.
- Güvenilir bir Ethernet kablosu veya ağ anahtarı kullanın. Uzun mesafelerde sinyal kaybını önlemek için endüstriyel-kablolar kullanın.
Adım 4: TIA Portalında İletişimi Kurun
Çoğu Siemens HMI kullanıcısı, cihazlarını programlamak ve yapılandırmak için TIA Portal'ı kullanıyor. TIA Portal'da Siemens HMI ile üçüncü-taraf bir PLC arasındaki iletişimi nasıl kuracağınız aşağıda açıklanmıştır:
- TIA Portalını açın ve yeni bir proje oluşturun. Siemens HMI modelinizi (örn. TP1200 Comfort Panel) projeye ekleyin.
- "Cihazlar ve Ağlar" sekmesine gidin ve "Yeni cihaz ekle"yi tıklayın. "Üçüncü-taraf"ı seçin ve PLC'nizin üreticisini ve modelini seçin (örneğin, Allen-Bradley ControlLogix).
- Her iki cihazın da desteklediği iletişim protokolünü seçin (örn. Ethernet/IP). IP adresi ve port numarası gibi protokol ayarlarını PLC'nin ayarlarıyla eşleşecek şekilde yapılandırın.
- PLC etiketlerini (değişkenleri) Siemens HMI ile eşleyin. Bu, Siemens HMI'ya hangi verinin PLC'den okunacağını veya PLC'ye yazılacağını söyler. Zamandan tasarruf etmek için etiketleri PLC'nin programlama yazılımından içe aktarabilirsiniz.
- Yapılandırmayı Siemens HMI'nıza indirin ve bağlantıyı test edin. Her şey doğru şekilde kurulursa Siemens HMI'nın üçüncü-taraf PLC'den gelen verileri görüntülemesi gerekir.
Adım 5: Bağlantıyı Test Edin ve Doğrulayın
İletişimi kurduktan sonra, güvenilir olduğundan emin olmak için bağlantıyı test edin. İşte nasıl:
- Siemens HMI'ın üçüncü taraf PLC'den-verileri (ör. sıcaklık, basınç veya makine durumu) okuyup okuyamadığını kontrol edin.
- Siemens HMI'ın PLC'ye komut gönderip gönderemediğini test edin (örneğin, bir makineyi başlatma veya durdurma).
- Herhangi bir düşme veya hata olmadığından emin olmak için bağlantıyı birkaç saat izleyin. İletişim sorunlarını kontrol etmek için TIA Portal'daki teşhis araçlarını kullanın.
- Sorunlarla karşılaşırsanız bunları hızlı bir şekilde düzeltmek için aşağıdaki sorun giderme bölümüne bakın.
Siemens HMI ve Üçüncü{0}Taraf PLC Uyumluluk Sorunlarını Giderme
Dikkatli kurulumda bile uyumluluk sorunlarıyla karşılaşabilirsiniz. Burada sık karşılaşılan sorunlar ve bunların nasıl düzeltileceği anlatılmaktadır:-Siemens HMI ve üçüncü taraf PLC uyumluluğuyla ilgili sorunları gidermek için mükemmel olan-yollar:
Sorun 1: Siemens HMI Üçüncü-Taraf PLC'ye Bağlanamıyor
Olası nedenler ve düzeltmeler:
- IP adresi çakışması: Siemens HMI ve PLC'nin IP adreslerini kontrol edin. Benzersiz olduklarından ve aynı alt ağda olduklarından emin olun.
- Yanlış protokol: Her iki cihazın da aynı protokolü kullandığını doğrulayın. Örneğin, Siemens HMI Modbus TCP/IP'ye ayarlanmışsa PLC'nin de Modbus TCP/IP'ye ayarlanması gerekir.
- Kablo sorunları: Ethernet kablosunu yenisiyle değiştirin. Çalıştığından emin olmak için kabloyu bir ağ test cihazıyla test edin.
- Güvenlik duvarı iletişimi engelleme: Ağ üzerinde Siemens HMI ile PLC arasındaki iletişimi engelleyebilecek tüm güvenlik duvarlarını devre dışı bırakın.
Sorun 2: Siemens HMI, PLC'den Yanlış Veri Okuyor
Olası nedenler ve düzeltmeler:
- Etiket eşleme hataları: TIA Portal'da etiket eşlemesini kontrol edin. PLC etiketlerinin Siemens HMI değişkenlerine doğru şekilde eşlendiğinden emin olun.
- Protokol ayarları uyuşmazlığı: Her iki cihazdaki-protokol ayarlarını (ör. baud hızı, eşlik, durdurma bitleri) iki kez kontrol edin. Aynı olmalılar.
- Firmware güncel değil: Siemens HMI ve PLC'nin firmware'ini en son sürüme güncelleyin. Güncel olmayan donanım yazılımı, veri okuma hatalarına neden olabilir.
Sorun 3: Siemens HMI PLC'ye Komut Gönderilemiyor
Olası nedenler ve düzeltmeler:
- İzin ayarları: Siemens HMI'ın PLC'ye veri yazma izninin olup olmadığını kontrol edin. Bazı üçüncü-parti PLC'ler, yazma erişimi için özel izinler gerektirir.
- Etiket türü uyuşmazlığı: Siemens HMI'daki etiket türünün (örn. boolean, tamsayı) PLC'deki etiket türüyle eşleştiğinden emin olun. Bir uyumsuzluk komutların gönderilmesini engelleyebilir.
- İletişim kesintileri: Ağ bağlantısında kesinti olup olmadığını kontrol edin. Ağ trafiğini izlemek ve sorunları düzeltmek için yönetilen bir anahtar kullanın.
Çok-Satıcılı Sistemlerde Siemens HMI Yönetimine İlişkin En İyi Uygulamalar
Çok-satıcılı sisteminizin sorunsuz çalışmasını sağlamak ve üçüncü-taraf PLC'lerle-uzun vadeli Siemens HMI uyumluluğunu sağlamak için, "çok-satıcılı sistemlerde Siemens HMI için en iyi uygulamalar" uzun-kuyruk anahtar kelimesiyle uyumlu olan bu en iyi uygulamaları izleyin:
1. Her Şeyi Belgeleyin
Aşağıdakiler de dahil olmak üzere sisteminizin ayrıntılı belgelerini saklayın: Siemens HMI ve üçüncü taraf PLC'lerin model numaraları,{0}}ürün yazılımı sürümleri, ağ ayarları, protokol ayarları ve etiket eşlemeleri. Bu belge, sorunları hızlı bir şekilde gidermenize ve güncellemeleri kolaylaştırmanıza yardımcı olacaktır.
2. Ekibinizi Eğitin
Ekibinizin Siemens HMI'yi nasıl kullanacağını ve üçüncü-taraf PLC'lerle iletişimi nasıl yapılandıracağını bildiğinden emin olun. Küçük sorunları bir teknisyen çağırmadan çözebilmeleri için onları temel sorun giderme adımları konusunda eğitin. Siemens, ekibinizin uzmanlık geliştirmesine yardımcı olabilecek Siemens HMI için eğitim kursları sunuyor.
3. Düzenli Bakım Yapın
Sisteminiz için düzenli bakım kontrolleri planlayın. Buna donanım yazılımının ve yazılımın güncellenmesi, ağ bağlantılarının kontrol edilmesi, iletişimin test edilmesi ve Siemens HMI ekranlarının temizlenmesi dahildir. Düzenli bakım, uyumluluk sorunlarını önleyecek ve ekipmanınızın ömrünü uzatacaktır.
4. Siemens-Desteklenen Aksesuarları Kullanın
Sisteminizi kurarken, bunları gerektiren cihazlar için RS422-RS232 dönüştürücüler (sipariş numarası: 6AV6 671-8XE00-0AX0) gibi Siemens{0}}desteklenen aksesuarları kullanın. Desteklenen aksesuarların kullanılması uyumluluk ve güvenilirlik sağlar. İletişim sorunlarına neden olabilecek ucuz, test edilmemiş aksesuarları kullanmaktan kaçının.
5. Siemens Uzmanlarıyla Çalışın
Karmaşık uyumluluk sorunlarıyla karşılaşırsanız Siemens uzmanlarıyla veya yetkili ortaklarıyla çalışın. En zor sorunları bile çözebilecek deneyim ve bilgiye sahiptirler. Siemens ayrıca web sitesi ve telefon hattı aracılığıyla yanıtlara hızlı bir şekilde ulaşmanıza yardımcı olabilecek teknik destek de sunuyor.
Çözüm
Çok-satıcılı sistemleri yönetmek ve üçüncü taraf PLC'lerle Siemens HMI uyumluluğunu-sağlamak zor olmak zorunda değil. Bu blogdaki adımları ve en iyi uygulamaları takip ederek sorunsuz çalışan güvenilir bir sistem kurabilirsiniz. Desteklenen protokolleri ve PLC modellerini kontrol etmeyi, ürün yazılımını ve yazılımı güncellemeyi, ağ ayarlarını doğru şekilde yapılandırmayı, bağlantıyı test etmeyi ve sorunları derhal gidermeyi unutmayın.
Siemens HMI, endüstriyel otomasyona yönelik güçlü bir araçtır ve doğru kurulumla üçüncü taraf PLC'lerle-sorunsuz bir şekilde çalışabilir. Siemens HMI'yı Allen-Bradley, Mitsubishi veya Modicon PLC'ye bağlıyor olsanız da, önemli olan iletişim ve uyumluluğa odaklanmaktır. Bunu yaparak kesinti süresini azaltacak, verimliliği artıracak ve çok-satıcılı sisteminizden en iyi şekilde yararlanacaksınız.
Siemens HMI uyumluluğu hakkında herhangi bir sorunuz varsa veya sisteminizi kurma konusunda yardıma ihtiyacınız varsa aşağıya yorum bırakmaktan çekinmeyin veya Siemens teknik desteğiyle iletişime geçin. Başarılı olmanıza yardımcı olmak için buradayız!
