Günümüzün endüstriyel dünyasında otomasyon sistemleri verimli üretimin omurgasını oluşturmaktadır. Bu sistemlerin sorunsuz çalışmasını sağlayan temel bileşenler arasında Siemens HMI yer alıyor. Siemens HMI (İnsan-Makine Arayüzü), operatörler ve endüstriyel ekipman arasında bir köprü görevi görerek süreçlerin izlenmesini ve kontrol edilmesini kolaylaştırır. Siemens HMI, PLC'ler (Programlanabilir Lojik Denetleyiciler) ve SCADA (Denetleyici Kontrol ve Veri Toplama) sistemleriyle entegre edildiğinde otomasyon performansını yeni bir seviyeye taşıyor. Bu blog, pratik adımlar, avantajlar ve gerçek-uygulamalar dahil olmak üzere Siemens HMI'nın PLC'ler ve SCADA ile kusursuz entegrasyonu yoluyla otomasyon sistemlerinin nasıl optimize edileceğini keşfedecek.
Temel Bileşenleri Anlamak: Siemens HMI, PLC'ler ve SCADA
Entegrasyona dalmadan önce her bir bileşenin ne işe yaradığını ve birbirlerini nasıl tamamladıklarını bilmek önemlidir. Siemens HMI, gerçek zamanlı verileri görüntüleyen-kullanıcı dostu bir arayüzdür-, operatörlerin komut girmesine olanak tanır ve sorunlar konusunda onları uyarır. PLC'ler, motorlar ve sensörler gibi makineleri kontrol etmek için mantıksal komutları yürüten sistemin "beyinleridir". SCADA sistemleri büyük-ölçekli süreçleri denetler, birden fazla cihazdan veri toplar ve merkezi izleme sağlar. Birlikte, insan etkileşimi için kritik bağlantı olan Siemens HMI ile güçlü bir otomasyon ekosistemi oluşturuyorlar.
Otomasyonda Siemens HMI'nın Anahtar Rolü

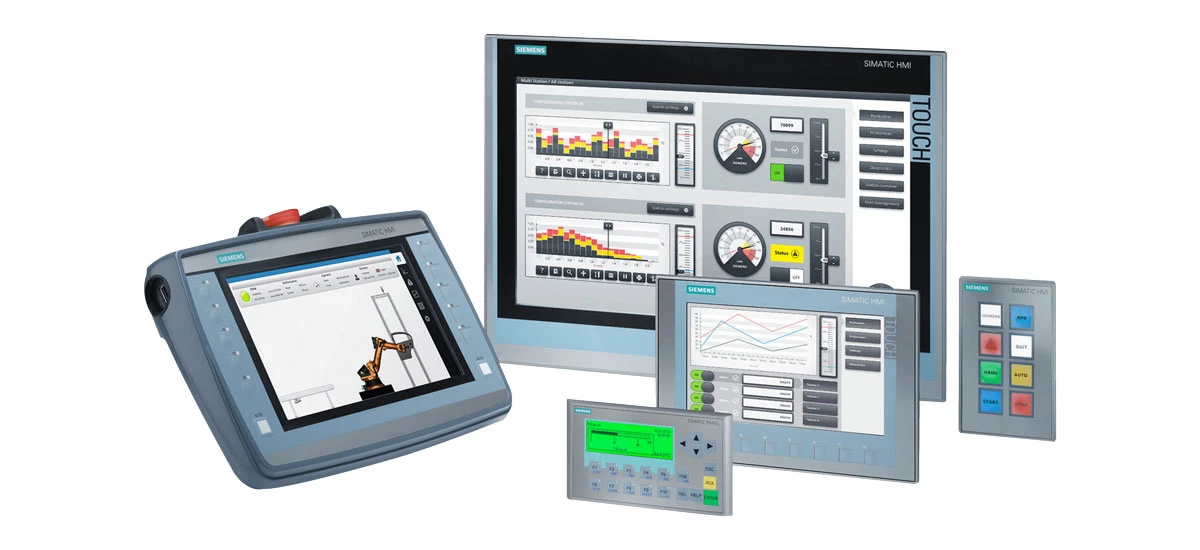

Siemens HMI, güvenilirliği ve esnekliğiyle öne çıkıyor ve bu da onu dünya çapındaki endüstriler için en iyi seçim haline getiriyor. Jenerik HMI'ların aksine, Siemens HMI cihazları (KTP700 Basic ve TP1700 gibi), Siemens PLC'ler ve WinCC gibi SCADA yazılımlarıyla sorunsuz çalışacak şekilde tasarlanmıştır. Standart iletişim protokollerini destekleyerek istikrarlı veri alışverişini sağlarlar. Örneğin, Siemens HMI, bir PLC'ye bağlı bir sensörden gelen sıcaklık okumalarını görüntüleyebilir, operatörlerin ayar noktalarını ayarlamasına izin verebilir ve değerler aralığın dışına çıkarsa alarmları-gerçek zamanlı olarak tetikleyebilir. Bu işlevsellik, Siemens HMI'nın operasyonları kolaylaştırmak için hayati önem taşımasının nedenidir.
Siemens HMI'nın PLC'lerle-Adım-Adım Entegrasyonu
Siemens HMI'yi PLC'lerle entegre etmek, standart adımlar takip edildiğinde basit bir süreçtir. En yaygın kurulumda, karmaşık kodlama olmadan konfigürasyonu basitleştiren TIA Portal yazılımına sahip Siemens S7-1200/1500 PLC'ler ve Siemens HMI kullanılır. Aşağıda Siemens HMI ve PLC entegrasyon adımları da dahil olmak üzere entegrasyona yönelik pratik bir kılavuz bulunmaktadır.
1. Donanım Bağlantısı
Öncelikle Siemens HMI ve PLC'yi bir Ethernet kablosu kullanarak aynı yerel ağa bağlayın. Ayrıca her iki cihaz için de statik IP adresleri ayarlayarak doğrudan kablo bağlantısı kullanabilirsiniz-örneğin, PLC için 192.168.0.1 ve Siemens HMI için 192.168.0.2. Sinyal girişimini önlemek için donanımın açık olduğundan ve düzgün şekilde topraklandığından emin olun.
2. TIA Portalı ile Yapılandırma
TIA Portalını açın ve yeni bir proje oluşturun. PLC'yi (örneğin, S7-1200) ve Siemens HMI'yı (örneğin, KTP700) projeye ekleyin. Motor başlatma sinyalleri (BOOL tipi) ve sıcaklık değerleri (REAL tipi) gibi Siemens HMI ile etkileşime girecek değişkenleri PLC programında tanımlayın. Ardından, Siemens HMI konfigürasyonunda, bu PLC değişkenlerini, motorları başlatmak için HMI öğeleri benzeri düğmelere ve sıcaklıkları görüntülemek için metin kutularına eşleyin.
3. İletişim Protokolü Kurulumu
Siemens HMI ve PLC arasında veri alışverişini etkinleştirmek için standart bir iletişim protokolü seçin. PROFINET, yüksek hız ve güvenilirlik sunduğundan Siemens cihazları için tercih edilen seçimdir. TIA Portal'da, HMI ile PLC arasında PROFINET bağlantısı kurmak için sürükleyin, ardından IP ayarlarını onaylayın. Bu, Siemens HMI'nın PLC verilerini okuyabilmesini ve kontrol komutlarını gecikme olmadan gönderebilmesini sağlar.
4. Test Etme ve Hata Ayıklama
PLC programını ve HMI konfigürasyonunu ilgili cihazlara indirin. Siemens HMI'nın PLC verilerini doğru şekilde görüntüleyip görüntülemediğini test edin-örneğin, PLC bir "çalıştırma" sinyali gönderdiğinde motor durum ışığının açılıp açılmadığını kontrol edin. TIA Portal'ın teşhis araçlarını kullanarak yanlış değişken eşlemesi veya iletişim hataları gibi sorunları ayıklayın. İyi-test edilmiş bir entegrasyon, Siemens HMI ve PLC'nin mükemmel senkronizasyon içinde çalışmasını sağlar.
Siemens HMI'nın SCADA Sistemleriyle Entegrasyonu
Siemens HMI, PLC'lerle entegre edildikten sonra, onu bir SCADA sistemine bağlamak, izleme yeteneklerini-büyük ölçekli operasyonlara genişletir. Siemens WinCC Professional gibi SCADA sistemleri, birden fazla Siemens HMI ve PLC cihazından veri toplayarak operatörler için merkezi bir kontrol paneli sağlar. Bu entegrasyon, birden fazla üretim hattını denetlemenin kritik olduğu imalat ve enerji gibi endüstriler için kilit öneme sahiptir. Siemens HMI'yi SCADA'ya nasıl bağlayacağınıza dair ipuçları da dahil olmak üzere, bunu nasıl başaracağınız aşağıda açıklanmıştır.
1. Uyumlu SCADA Yazılımını Seçin
Siemens WinCC Professional, TIA Portal ile tamamen entegre olduğundan Siemens HMI için ideal SCADA çözümüdür. Tek-kullanıcılı istasyonlardan çok-siteli web çözümlerine kadar dağıtılmış sistemleri destekler. WinCC Professional birden fazla Siemens HMI cihazına bağlanabilir, gerçek-zamanlı veri toplayabilir ve süreç analizi için raporlar oluşturabilir.
2. Veri Entegrasyonu ve Görselleştirme
WinCC Professional'da Siemens HMI'yı veri kaynağı olarak ekleyin. Üretim oranları ve alarm kayıtları gibi HMI'dan önemli verileri toplamak için SCADA sistemini yapılandırın. Grafikler, çizelgeler ve haritalar içeren gösterge tabloları oluşturmak için WinCC'nin görselleştirme araçlarını kullanın, böylece operatörlerin tüm sistemi tek ekrandan izlemesini kolaylaştırın. Siemens HMI yerel bir arayüz görevi görürken SCADA küresel bir genel bakış sağlar.
3. Veri Güvenliğini ve Senkronizasyonu Sağlayın
SCADA sistemleri hassas endüstriyel verileri işler, dolayısıyla güvenlik çok önemlidir. Siemens HMI ve WinCC, erişim kontrolünü destekler-ayarları kimlerin değiştirebileceğini veya gizli verileri görüntüleyebileceğini kısıtlamak için kullanıcı izinlerini ayarlar. Ek olarak, verileri Siemens HMI ile SCADA arasında senkronize tutmak ve gecikmeleri veya veri kaybını önlemek için zaman- damgasını ve arabellek yönetimini kullanın.
Siemens HMI ile Entegrasyonu Optimize Etmenin Faydaları
Siemens HMI'nın PLC'ler ve SCADA ile entegre edilmesi, otomasyon sistemleri için gelişmiş verimlilik, doğruluk ve ölçeklenebilirlik dahil olmak üzere çok sayıda avantaj sunar. Bu avantajlar, Siemens HMI entegrasyonunun üretimdeki darboğazları azaltmaya yardımcı olduğu Siemens'in Chengdu'daki Dijital Fabrikası (SEWC) gibi gerçek-dünya örnekleriyle desteklenmektedir.
1. Arttırılmış Operasyonel Verimlilik
Siemens HMI, sezgisel kontrol sağlayarak operatörlerin manuel görevlere harcadığı zamanı azaltır. Örneğin SEWC'de Siemens HMI algılama istasyonunun veri analiziyle optimize edilmesi, test süresini %9 kısaltarak yılda yaklaşık 400.000 RMB tasarruf sağladı. SCADA entegrasyonu, birden fazla sürecin merkezi kontrolüne izin vererek verimliliği daha da artırır.
2. Geliştirilmiş Doğruluk ve Azaltılmış Hatalar
Siemens HMI, PLC'ler ve SCADA arasındaki otomatik veri alışverişi, manuel veri girişinde insan hatasını ortadan kaldırır. Siemens HMI gerçek zamanlı, doğru verileri-göstererek operatörlerin bilinçli kararlar vermesini sağlar. SEWC'de yapay zeka-entegre Siemens HMI sistemleri, manuel ürün yeniden kontrollerine olan ihtiyacı %75 oranında azaltarak sıfır hatalı ürünün tespitten kaçmasını sağladı.
3. Büyüyen Sistemler için Ölçeklenebilirlik
Siemens HMI ve entegre sistemleri oldukça ölçeklenebilir. İster yeni PLC'ler ekliyor ister birden fazla üretim tesisini genişletiyor olun, Siemens HMI büyük bir revizyona gerek kalmadan uyum sağlayabilir. WinCC SCADA, web-tabanlı çözümleri destekleyerek operatörlerin sistemleri uzaktan-izlemelerine olanak tanır; büyüyen işletmeler için idealdir.
Siemens HMI Entegrasyonunu Optimize Etmek İçin Pratik İpuçları
Otomasyon sisteminizden en iyi şekilde yararlanmak için Siemens HMI entegrasyonunu optimize etmeye yönelik bu ipuçlarını izleyin. Bunlar arasında Siemens HMI WinCC yapılandırma ipuçları ve sorun giderme önerileri yer alır.
1. Protokolleri ve Yapılandırmayı Standartlaştırın
Tüm entegrasyonlar için PROFINET ve OPC gibi standart protokolleri kullanın. Standardizasyon bakımı kolaylaştırır ve Siemens HMI, PLC'ler ve SCADA arasında uyumluluğu sağlar. Uyumluluk sorunlarını önlemek için TIA Portal'da konfigürasyona ilişkin Siemens'in en iyi uygulamalarını takip edin.
2. HMI Arayüz Tasarımını Basitleştirin
Siemens HMI arayüzünü netliği göz önünde bulundurarak tasarlayın. Büyük,-okunması kolay-metni, renk-kodlu uyarıları (örneğin, hatalar için kırmızı, normal için yeşil) ve sezgisel kontrolleri kullanın. Ekranı karmaşık hale getirmekten kaçının-yalnızca operatörlerin hızlı kararlar almasına yardımcı olmak için kritik verileri görüntüleyin.
3. Düzenli Bakım Yapın
Yeni özelliklere ve güvenlik yamalarına erişmek için Siemens HMI donanım yazılımını ve yazılımını (TIA Portal, WinCC) güncel tutun. Arızaları önlemek için iletişim bağlantılarını düzenli olarak kontrol edin ve HMI ekranlarını temizleyin. Bağlantı hataları gibi yaygın sorunlar için Siemens tarafından sağlanan SCADA sistem kılavuzlarındaki Siemens HMI sorun gidermeyi kullanın.
Siemens HMI Entegrasyonunda Gelecek Trendler
Otomasyonun geleceği daha akıllı entegrasyonda yatıyor ve Siemens HMI bu trendin ön sıralarında yer alıyor. Yapay zeka ve bulut bilişim gibi gelişen teknolojiler Siemens HMI sistemleriyle entegre ediliyor. Örneğin Siemens, ekipman arızalarını tahmin edebilen ve süreçleri otomatik olarak optimize edebilen yapay zeka- destekli Siemens HMI çözümleri geliştiriyor. Bulut-tabanlı SCADA entegrasyonu aynı zamanda her yerden gerçek-zamanlı izleme olanağı sunacak ve Siemens HMI'yı endüstriyel otomasyon için daha da çok yönlü bir araç haline getirecek.
Çözüm
Siemens HMI'nın PLC'ler ve SCADA ile entegrasyonu yoluyla otomasyon sistemlerini optimize etmek, verimlilik ve güvenilirlik arayan sektörler için ezber bozan bir şeydir. Siemens HMI, insan-makine etkileşimi için merkezi bir merkez görevi görerek bileşenler arasında kesintisiz veri akışı sağlar. Entegrasyon adımlarını takip ederek, TIA Portal ve WinCC gibi uyumlu yazılımlardan yararlanarak ve en iyi uygulamaları uygulayarak işletmeler otomasyon sistemlerinin tüm potansiyelini ortaya çıkarabilir. İster küçük bir üretim hattını geliştiriyor olun ister büyük bir endüstriyel tesisi yönetiyor olun, Siemens HMI entegrasyonu modern endüstriyel ortamda rekabetçi kalmanın anahtarıdır.
