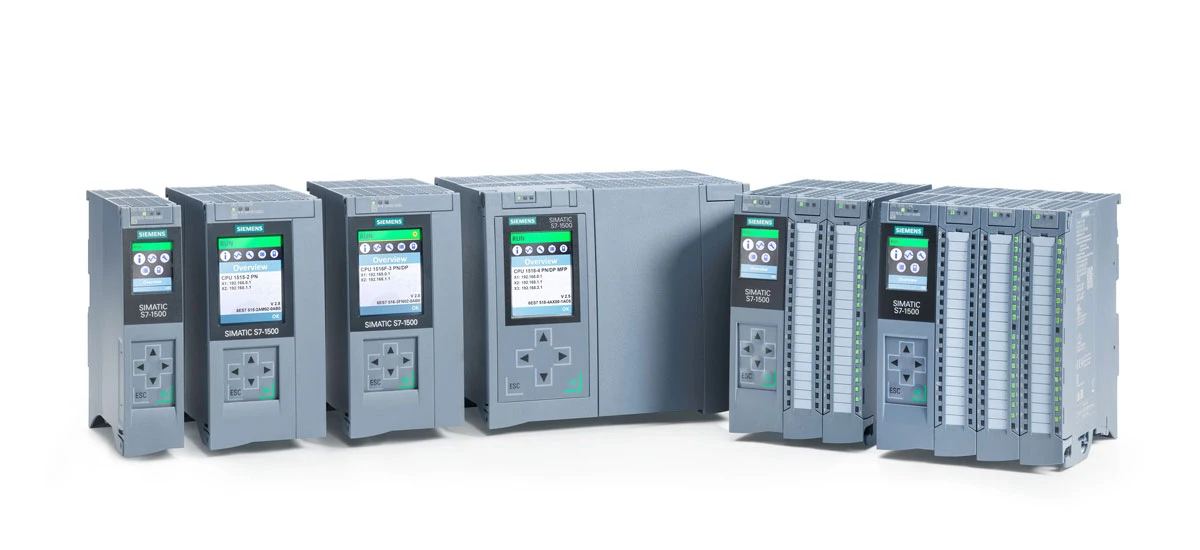

Endüstriyel otomasyonda Siemens PLC (Programlanabilir Lojik Denetleyici), makinelerin ve üretim hatlarının sorunsuz çalışmasını sağlayan temel bir cihazdır. Ancak birçok endüstriyel tesis arızası uygun olmayan güç kaynağı ve kablolamadan kaynaklanmaktadır. Bu sorunlardan kaçınmanıza yardımcı olmak için bu blog, Siemens PLC güç kaynağı ve kablolamasına yönelik en iyi pratik uygulamaları paylaşacaktır. Bu yönergeleri takip etmek, Siemens PLC sisteminizin stabilitesini ve güvenilirliğini büyük ölçüde artırabilir, arıza süresini ve bakım maliyetlerini azaltabilir. Ayrıca güç kaynağı seçimi, kablolama standartları,-parazit önleyici önlemler ve topraklama yöntemleri gibi önemli noktaları da ele alacağız ve bunların tümü resmi Siemens teknik spesifikasyonlarına ve-sahadaki uygulama deneyimine dayanmaktadır.
Siemens PLC Güç Kaynağı Seçiminde Önemli Hususlar
Güç kaynağı Siemens PLC sisteminin "kalbidir". İstikrarlı ve uygun bir güç kaynağı normal çalışmasının temelidir. Yanlış güç kaynağının seçilmesi sistemin sıfırlanmasına, arızalara ve hatta PLC modülünde kalıcı hasara yol açabilir. Aşağıda Siemens PLC güç kaynağı seçimine ilişkin temel en iyi uygulamalar yer almaktadır.
Siemens PLC Güç Kaynağı Tiplerini Anlayın (PS ve PM)
Siemens PLC iki ana tür güç kaynağı kullanır: Sistem Güç Kaynağı (PS) ve Yük Güç Modülü (PM) ve bunların kullanımlarını ayırt etmek çok önemlidir. PS güç kaynağı, AC gücünü (230V AC gibi) DC gücüne (genellikle 24V DC) dönüştürür ve gücü doğrudan CPU ve I/O modüllerinin elektronik bileşenlerine ve LED göstergelerine güç sağlayan PLC arka panel veriyoluna sağlar. PM güç kaynağı ise arka panel veriyoluna bağlanmaz; esas olarak PLC'ye bağlı sensörler ve aktüatörler gibi modüllerin giriş/çıkış devrelerine güç sağlar. Örneğin Siemens S7-1500 sisteminde CPU tarafından sağlanan arka panel gücü yetersizse (örn. CPU 10W sağlıyor ancak gerçek modül 15W tüketiyor), stabil çalışmayı sağlamak için PS güç kaynağı eklenmelidir. Seçim yaparken öncelikle sistemin toplam güç talebini hesaplamalı ve uygun güç kaynağı tipini seçmelisiniz.
Doğru Gerilimi ve Güç Değerini Seçin
Çoğu Siemens PLC'si (S7-1200, S7-200, S7-1500 gibi) ±%20 voltaj toleransıyla 24V DC güç kaynağı kullanır. Bir güç kaynağı seçerken çıkış voltajının PLC'nin gereksinimlerine uygun olduğundan emin olmalısınız. Ayrıca güç kaynağının güç değeri, sistemin toplam güç tüketiminden %20-%30 daha yüksek olmalıdır. Bu yedek kapasite, güç dalgalanmalarını ve gelecekteki sistem genişletmelerini (genişletme modülleri eklemek gibi) karşılayabilir. Örneğin Siemens S7-1200 sisteminizin toplam güç tüketimi 5A ise çıkış akımı en az 6A-7,5A olan 24V DC güç kaynağını seçmelisiniz. Bu, sistemin uzun vadeli stabilitesini doğrudan etkileyen Siemens PLC 24V DC güç kaynağı seçiminin kilit noktalarından biridir.
Kritik Sistemler için Yedekleme ve Yedeklemeyi Düşünün
Kesintiye izin verilmeyen kritik endüstriyel uygulamalarda (kimyasal üretim, enerji üretimi gibi), yedekli bir güç kaynağı tasarımı önerilir. İki PS güç kaynağını veya PS ve PM güç kaynaklarının bir kombinasyonunu paralel olarak kullanabilirsiniz. Bir güç kaynağının arızalanması durumunda diğeri derhal devreye girerek Siemens PLC sisteminin kesintisiz çalışmasını sağlar. Yüksek veri bütünlüğü gerektiren sistemler için Kesintisiz Güç Kaynağı (UPS) da eklenebilmektedir. UPS, elektrik kesintileri sırasında yedek güç sağlayarak PLC'nin devam eden işlemleri tamamlamasına veya güvenli bir şekilde kapanmasına olanak tanıyarak veri kaybını önler.
Endüstriyel Ortamlar için Siemens PLC Kablolama En İyi Uygulamaları
Siemens PLC sistemleri için doğru kablolama, istikrarlı bir güç kaynağı kadar önemlidir. Endüstriyel ortamlar elektromanyetik girişim, voltaj dalgalanmaları ve sinyal iletimini kolaylıkla etkileyebilecek diğer faktörlerle doludur. Doğru kablolama standartlarına uymak paraziti azaltabilir ve doğru sinyal iletimini sağlayabilir. Aşağıda farklı kablolama türleri için ayrıntılı yönergeler bulunmaktadır.
Temel Kablolama Kuralları: Kablo Seçimi ve Yönlendirme
Öncelikle doğru kablo tipini ve boyutunu seçin. Siemens PLC'nin dijital ve analog sinyal kablolaması için blendajlı bükümlü-çift kablolar önerilir. Korumalı kablolar, harici cihazlardan (motorlar, frekans dönüştürücüler gibi) kaynaklanan elektromanyetik paraziti etkili bir şekilde azaltabilir. Kablo boyutu, geçerli-taşıma gereksinimlerine uygun olmalıdır: Çoğu Siemens PLC sistemi için, 0,5 mm² ila 1,5 mm² (AWG 22 ila 14) arası kesit alanına sahip kablolar-yeterlidir. Kabloları yönlendirirken, güç kablolarını (yüksek-enerjili) sinyal kablolarından (düşük-enerjili) ayırın. Geçmeleri gerekiyorsa, çapraz girişimi en aza indirmek için bunu 90{{15}derecelik bir açıyla yapın. Sinyal kablolarının ve güç kablolarının paralel olarak yönlendirilmesinden kaçının çünkü bu, ciddi elektromanyetik girişime neden olarak sinyal iletiminin bozulmasına neden olabilir. Bu, Siemens PLC kablolama parazit önleyici ipuçlarının önemli bir parçasıdır.
Dijital Giriş/Çıkış (DI/DO) Kablolama Yönergeleri
Siemens PLC'nin dijital giriş modülleri, butonlar, sensörler ve röle kontakları gibi harici cihazlardan sinyal alır. Dijital çıkış modülleri solenoidler, gösterge ışıkları ve kontaktörler gibi aktüatörleri kontrol eder. Kablolama yaparken aşağıdaki noktalara dikkat edin: 1) Harici cihazlarla eşleşmeyi sağlamak için sinyal tipini (NPN/PNP) ve voltaj seviyesini (24V DC standarttır) doğrulayın. 2) Ortak terminali (COM) doğru bağlayın: farklı Siemens PLC modülleri farklı COM terminal konfigürasyonlarına sahip olabilir (gruplanmış COM veya ortak COM gibi), bu nedenle modül kılavuzuna bakın. 3) PLC modülünü yük kısa devresinden kaynaklanan hasarlardan korumak için çıkış terminallerine sigortalar veya küçük devre kesiciler takın. devreler. Örneğin, Siemens S7-1200 dijital çıkış modülünü kablolarken aşırı akımı önlemek için her kanalda 1A sigorta bulunmalıdır.
Analog Giriş/Çıkış (AI/AO) Kablolama Standartları
Analog sinyaller (sıcaklık, basınç, akış gibi) parazitlere karşı dijital sinyallere göre daha duyarlıdır. Siemens PLC'nin analog modüllerini kablolarken, blendajlı kablolar kullanın ve sinyal bozulmasına neden olabilecek topraklama döngülerini önlemek için blendajı yalnızca bir uçtan (tercihen PLC tarafında) topraklayın. Analog sinyal aralığının modül konfigürasyonuyla eşleştiğinden emin olun (örn. 0~10V veya 4~20mA). Örneğin, eğer bir sıcaklık vericisi 4~20mA sinyal çıkışı veriyorsa, Siemens PLC analog giriş modülü ilgili aralığa göre yapılandırılmalıdır. Ayrıca analog sinyal kablolarını mümkün olduğu kadar kısa tutun: ekranlı analog kabloların maksimum uzunluğu 500 m, ekransız olanların maksimum uzunluğu 300 m'dir. Bu, Siemens PLC analog sinyal kablolama standartlarının önemli bir parçasıdır.
Siemens PLC için İletişim Arayüzü Kablolaması
Siemens PLC, PROFINET, PROFIBUS ve RS485 gibi iletişim arayüzleri aracılığıyla üst bilgisayarlarla, HMI'larla (İnsan-Makine Arayüzleri) veya diğer PLC'lerle iletişim kurar. Bu arayüzleri kablolarken resmi standartları izleyin: 1) Özel kablolar kullanın (örneğin, PROFINET endüstriyel Ethernet kabloları kullanır, PROFIBUS bükümlü-çift korumalı kablolar kullanır). 2) Kararlı sinyal iletimini sağlamak için iletişim veri yolunun her iki ucuna terminal dirençleri takın (örneğin, PROFIBUS terminal dirençleri genellikle 120Ω'dur). 3) İletişimi etkileyen paraziti önlemek için kablo ekranının iyi topraklandığından emin olun. Örneğin, bir Siemens S7-1500 PROFINET arayüzünü kablolarken, blendajlı Ethernet kabloları kullanın ve blendajı PLC kabininin topraklama terminaline bağlayın.
Siemens PLC için Kritik-Parazit Önleme ve Topraklama Uygulamaları
Endüstriyel ortamlar, Siemens PLC arızalarının ana nedeni olan elektromanyetik girişim (EMC) ile doludur. İyi topraklama ve-parazit önleme önlemleri, paraziti etkili bir şekilde bastırabilir ve sistemin kararlı çalışmasını sağlayabilir.
Siemens PLC Topraklama En İyi Uygulamaları
Topraklama, elektromanyetik paraziti bastırmanın en etkili yoludur. Siemens PLC sistemleri için "tek-nokta topraklama" ilkesini izleyin: PLC muhafazasını, güç topraklamasını, sinyal topraklamasını ve koruma topraklamasını ortak bir topraklama çubuğuna bağlayın. Birden fazla topraklama noktasını ayrı ayrı bağlamayın; bu, topraklama döngüleri oluşturup parazite neden olabilir. Sistemdeki birden fazla 24V DC güç kaynağı için, eş potansiyel bağlantı elde etmek için 0V terminallerini birbirine bağlayın ve ardından bunları topraklama çubuğuna bağlayın. Bu, tüm sistemin voltaj potansiyelinin tutarlı olmasını sağlayarak potansiyel farklılıkların neden olduğu paraziti azaltır. Siemens PLC'nin endüstriyel kullanıma yönelik en iyi topraklama uygulamaları, etkili topraklama sağlamak için topraklama direncinin endüstriyel standartları (genellikle 4Ω'dan az) karşılamasını da gerektirir.
Ek{0}Karşı Girişim Önlemleri
Uygun kablolama ve topraklamaya ek olarak, anti-parazit özelliklerini geliştirmek için aşağıdaki önlemleri alabilirsiniz: 1) PLC'yi voltaj dalgalanmalarından (örneğin, yıldırım çarpması veya güç şebekesi dalgalanmaları) korumak için güç girişi ve sinyal giriş terminallerine aşırı gerilim koruyucuları takın. 2) Kontrol kabinindeki bileşenleri makul bir şekilde düzenleyin: karşılıklı analog sinyal modüllerini, dijital sinyal modüllerini ve yüksek-gürültü cihazlarını (örneğin, röleler, kontaktörler) karşılıklı en aza indirgemek için ayırın girişim. 3) Güçlü ve zayıf akımlar arasında elektriksel izolasyon sağlamak amacıyla yüksek-parazitli alanlardan (örneğin, motorların yakınında) gelen sinyaller için izolasyon modülleri veya izolasyon röleleri kullanın. S7-1200, karmaşık girişim ortamlarına sahip küçük ve orta ölçekli endüstriyel ekipmanlarda yaygın olarak kullanıldığından, bu önlemler Siemens S7-1200 güç kablolama kılavuzu için özellikle önemlidir.
{0}Kablolama Sonrası Hata Ayıklama ve Düzenli Bakım
Siemens PLC güç kaynağını ve kablo bağlantılarını tamamladıktan sonra, sorun olmadığından emin olmak için kapsamlı hata ayıklama ve test gerçekleştirin: 1) Gerekli aralıkta olduğundan emin olmak için güç kaynağı voltajını kontrol edin (örneğin, 24V DC ±%20). 2) Giriş sinyallerinin doğru şekilde toplanıp toplanmadığını ve çıkış sinyallerinin doğru bir şekilde iletilip iletilmediğini test etmek için bir multimetre veya osiloskop kullanın. 3) PLC ile diğer cihazlar arasındaki veri alışverişinin normal olduğundan emin olmak için iletişim stabilitesini test edin. Uzun-durumlu istikrarlı çalışma için düzenli bakım yapın: 1) Kablo terminallerinde gevşeklik olup olmadığını kontrol edin ve gerekirse yeniden-sıkın (terminallerin hasar görmesini önlemek için Siemens PLC terminal vidaları için maksimum torkun genellikle 0,56 N·m olduğunu unutmayın). 2) Isı dağıtımını etkileyen toz birikmesini önlemek için kontrol kabinini ve PLC modüllerini temizleyin. 3) Hasarlı bileşenleri zamanında değiştirmek için güç kaynaklarının ve aşırı gerilim koruyucularının durumunu kontrol edin.
Sonuç: Doğru Uygulamalarla Stabil Siemens PLC Operasyonunu Sağlayın
Siemens PLC güç kaynağı ve kablolamadaki en iyi uygulamalar, endüstriyel ortamlarda istikrarlı çalışmayı sağlamak için kritik öneme sahiptir. Doğru güç kaynağının seçilmesinden (PS/PM, voltaj, yedeklilik) doğru kablolama kurallarına uyulmasına (kablo seçimi, yönlendirme, arayüz kablolaması) ve etkili topraklama ve-parazit önleme önlemlerinin uygulanmasına kadar her adım sistemin güvenilirliğini etkiler. Bu blogdaki yönergeleri takip ederek PLC arızası riskini azaltabilir, üretim verimliliğini artırabilir ve sistemin hizmet ömrünü uzatabilirsiniz. Farklı modellerin özel gereksinimleri olabileceğinden, kurulum ve kablolama sırasında özel PLC modelinize (S7-1200, S7-1500 gibi) ait resmi Siemens teknik kılavuzuna başvurmayı unutmayın. Siemens PLC güç kaynağı ve kablolaması hakkında herhangi bir sorunuz varsa aşağıya yorum bırakmaktan çekinmeyin.
