Günümüz dünyasında,{0}}fabrika makinelerinden güvenlik kameralarına kadar birçok sistemin-uzun mesafelere veri göndermesi gerekiyor. Bunun için yaygın olarak kullanılan teknolojilerden biri, cihazların uzak alanlarda birbirleriyle konuşmasına yardımcı olan bir standart olan RS485'tir. Ancak RS485'in bile sınırları vardır: sinyali zamanla zayıflar ve aynı anda çok fazla cihaza bağlanamaz. RS485 tekrarlayıcının devreye girdiği yer burasıdır. RS485 tekrarlayıcı bu sorunları çözerek uzun mesafeli veri iletişimini güvenilir ve verimli hale getirir. Bu olmadan, birçok büyük{12}ölçekli sistem (büyük bir fabrika veya geniş{13}}alan güvenlik ağı gibi) verileri sorunsuz bir şekilde paylaşmakta zorlanırdı.
RS485 Nedir ve Neden Tekrarlayıcılara İhtiyaç Duyar?
Öncelikle RS485'in ne olduğunu açıklayalım. RS485, cihazların (sensörler, kontrolörler veya kameralar gibi) birbirlerine veri göndermesine olanak tanıyan bir iletişim standardıdır-bunu bir dizi kural olarak düşünün-. Popülerdir çünkü elektriksel parazite (büyük motorlardan gelen gürültü gibi) direnen bir tür sinyal olan "diferansiyel sinyaller" kullanır. Ayrıca RS232 gibi diğer standartlardan daha uzun mesafelerde çalışır.
Ancak RS485 mükemmel değil. RS485 tekrarlayıcıyı gerekli kılan iki temel sınırı vardır:
- Mesafe sınırları: Tekrarlayıcı olmadan, RS485, sinyal okunamayacak kadar zayıf hale gelmeden önce yalnızca yaklaşık 1.200 metre (yaklaşık 3.900 feet) kadar veri gönderebilir. Daha fazla alanı kapsaması gereken sistemler için-sensörlerin bir tarlaya yayıldığı bir çiftlik veya makinelerin farklı binalarda yer aldığı bir fabrika gibi-bu mesafe çok kısadır.
- Cihaz sınırları: RS485, tek bir "veri yolu" (veri taşıyan kablo) üzerinden 32'ye kadar cihazı bağlayabilir. Daha fazla cihaza ihtiyacınız varsa-bir alışveriş merkezindeki 50 güvenlik kamerası gibi- duvara toslarsınız.
RS485 tekrarlayıcıların özellikle çoklu-cihazlı veri iletişimi için hayati önem taşımasının nedeni budur. "RS485 tekrarlayıcının çoklu-cihaz veri iletişimi için neden gerekli olduğu" sorusunun basit bir cevabı vardır: hem mesafeyi hem de cihaz sınırlarını ortadan kaldırarak RS485'in daha büyük, daha karmaşık sistemler için çalışmasını sağlar.
RS485 Tekrarlayıcı Nasıl Çalışır?

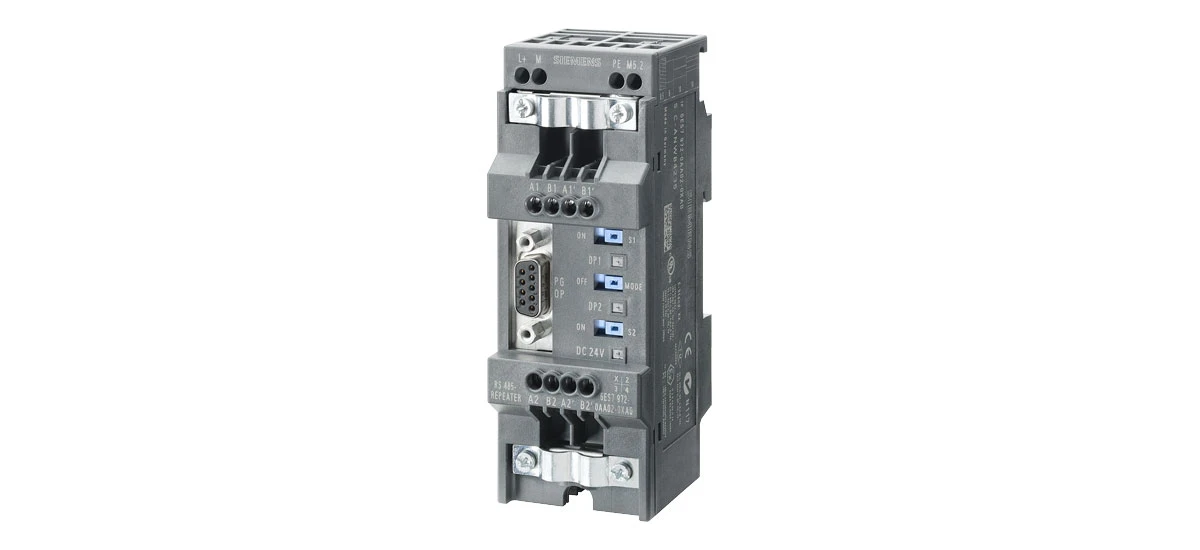

Bir RS485 tekrarlayıcı, RS485 ağları için bir "sinyal yenileme istasyonu" gibidir. Görevi, zayıf, bozuk veri sinyallerini alıp bunları güçlü, net sinyallere dönüştürmek-böylece daha uzağa gidebilmek veya daha fazla cihaza ulaşabilmektir. 3 basit adımda şu şekilde çalışır:
- Zayıf sinyali alın: RS485 tekrarlayıcı RS485 veri yoluna bağlanır. Zayıf veya gürültülü bir sinyal geldiğinde (uzun bir mesafe kat ettikten veya birçok cihazı geçtikten sonra), tekrarlayıcı onu alır.
- Sinyali temizleyin ve güçlendirin: Tekrarlayıcının içindeki elektronikler sinyali "temizler"-ve yakındaki makinelerden gelen elektrik gürültüsü gibi parazitleri ortadan kaldırırlar. Daha sonra, tıpkı sessiz bir şarkının sesini açar gibi, sinyalin gücünü orijinal seviyesine yükseltir.
- Yeni sinyali ileri gönder: Tekrarlayıcı güçlü, temiz sinyali RS485 veri yolunun sonraki kısmına gönderir. Bu, verilerin kaliteden ödün vermeden 1.200 metre daha gitmesine (veya daha fazla cihaza bağlanmasına) olanak tanır.
Önemli olan, bir RS485 tekrarlayıcının her iki yönde de çalışmasıdır. RS485 veri yolu üzerinde her iki yönde giden sinyalleri yenileyebilir, böylece uzun bir ağın her iki ucundaki cihazlar birbirleriyle kolayca konuşabilir.
Uzun-Mesafe İletişiminde RS485 Tekrarlayıcıların Temel Rolleri
RS485 tekrarlayıcı yalnızca tek bir işi yapmaz-uzun-mesafeli RS485 iletişimini bozan birden fazla sorunu çözer. Aşağıda gerçek dünyadan örneklerle birlikte en önemli rolleri yer almaktadır.-
1. Maksimum İletişim Mesafesinin Uzatılması
Bir RS485 tekrarlayıcının en büyük işi RS485 ağlarını daha uzun hale getirmektir. Daha önce de söylediğimiz gibi RS485 tek başına ancak 1.200 metre gidebiliyor. Ancak bir RS485 tekrarlayıcı eklemek, sinyalin 1.200 metre daha-yani toplamda 2.400 metre daha gitmesine olanak tanır. İkinci bir tekrarlayıcı ekleyin ve 3.600 metreye kadar gidebilirsiniz (çoğu sistem, küçük gecikmeleri önlemek için maksimum 8-10 tekrarlayıcı kullanır).
Örneğin bir su arıtma tesisinde su kalitesini izlemek için 2.000 metre mesafeye yerleştirilmiş sensörler bulunabilir. RS485 tekrarlayıcı olmadan sensörün verileri asla ana kontrol odasına ulaşamaz. Ancak ortada bir tekrarlayıcı bulunduğunda sinyal güçlü kalır ve tesis su seviyelerini güvenilir bir şekilde takip edebilir.
2. Veri Kaybını Önlemek İçin Zayıf Sinyalleri Güçlendirmek
Bir ağ 1.200 metreden kısa olsa bile sinyaller yine de zayıflayabilir. Bunun nedeni, kabloların zamanla sinyalin enerjisinin bir kısmını emmesidir-bu soruna "zayıflama" adı verilir. Zayıf sinyaller veri hatalarına ("35 derece" yerine "25 derece" okuyan bir sensör gibi) ve hatta veri kaybına neden olur.
Bir RS485 tekrarlayıcı, sinyalleri tekrar tam güce yükselterek bu sorunu giderir. Örneğin bir bakkal, 800 metrelik bir mağazadaki donduruculardaki sıcaklık sensörlerini bağlamak için RS485 kullanabilir. Tekrarlayıcı olmadan dondurucu sensörlerinin verileri yanlış olabilir ve bu da yiyeceklerin bozulmasına yol açabilir. RS485 tekrarlayıcıyla sinyaller net kalır ve mağaza, dondurucuları doğru sıcaklıkta tutabilir.
Bazen tekrarlayıcı olsa bile sinyaller hala zayıf olabilir. Yaygın RS485 tekrarlayıcı bağlantı sorunlarını gidermenin yardımcı olduğu nokta burasıdır-çoğunlukla sorun gevşek bir kablo veya zayıf sinyal kaynağından çok uzağa yerleştirilmiş bir tekrarlayıcıdır.
3. Ağda Daha Fazla Cihazın Desteklenmesi
RS485 bir veri yoluna yalnızca 32 cihazı bağlayabilir. Ancak çoğu sistemin,-40 güvenlik kamerası olan bir okul veya 50 makine denetleyicisi olan bir fabrika gibi daha fazlasına ihtiyacı vardır. Bir RS485 tekrarlayıcı, ağ için bir "ayırıcı" görevi görerek bu sorunu çözer.
Her RS485 tekrarlayıcı, RS485 veri yolunun yeni bir "bölümünü" oluşturur. Her segmente en fazla 32 cihaz bağlanabilir. Yani, eğer bir tekrarlayıcınız varsa, ilk segmente 32, ikinci segmente ise 32 cihaz daha bağlayabilirsiniz; toplamda 64 cihaz. Bu büyük sistemler için mükemmeldir.
Bunun gibi bir sistem kurarken, uzun-mesafe güvenlik sistemleri için RS485 tekrarlayıcı kurulum adımları çok önemlidir. Örneğin, tekrarlayıcıyı ilk 32 kamera ile sonraki 32 kamera arasına yerleştirirsiniz ve cihazın düşmesini önlemek için kabloların doğru şekilde bağlandığından emin olursunuz.
4. Elektrik Parazitinin Azaltılması
RS485'in kullanıldığı-fabrikalar veya şantiyeler gibi-birçok yerde çok fazla elektrik paraziti bulunur. Büyük motorlar, elektrikli aletler ve jeneratörler RS485 sinyallerini bozan "gürültü" yaratırlar. Bu gürültü, net bir veri sinyalini bozuk bir karmaşaya dönüştürebilir.
Çoğu RS485 yineleyicide yerleşik-"izolasyon" özellikleri bulunur. Yalıtım tekrarlayıcının elektroniklerini gürültülü kablolardan ayrı tutar, böylece gürültü yenilenen sinyale ulaşmaz. Örneğin, büyük montaj hattı motorlarına sahip bir araba fabrikası, robot kontrol cihazlarını bağlamak için RS485 kullanıyor. Yalıtılmış bir RS485 tekrarlayıcı olmadan motorların gürültüsü robot iletişimini bozar. Tekrarlayıcı kullanıldığında sinyaller temiz kalır ve robotlar sorunsuz çalışır.
RS485 Tekrarlayıcıların Gerçek-Dünya Uygulamaları
RS485 tekrarlayıcılar, uzun-mesafeli, çok-cihazlı iletişime ihtiyaç duyan hemen hemen her sektörde kullanılır. Aşağıda, tekrarlayıcıların bu sistemleri nasıl çalıştırdığına ilişkin ayrıntılarla birlikte en yaygın kullanımlar yer almaktadır.
Endüstriyel Otomasyon
Fabrikalar ve üretim tesisleri PLC'leri (programlanabilir mantık kontrolörleri), sensörleri, motorları ve konveyör bantlarını bağlamak için RS485'e güveniyor. Bu sistemler genellikle yüzlerce veya binlerce metreye yayılır ve birbirleriyle konuşmak için 50+ cihaza ihtiyaç duyarlar.
RS485 tekrarlayıcı burada-pazarlık konusu olamaz. Örneğin, bir akıllı telefon fabrikasında parça kalitesini takip eden 40 sensöre sahip 1.500-metrelik bir montaj hattı bulunabilir. Ortadaki tekrarlayıcı mesafeyi uzatır ve 40 sensörün tamamını destekler. Ekipman seçerken, endüstriyel kullanım için güvenilir bir RS485 tekrarlayıcının nasıl seçileceği kritik önem taşır;{11}}endüstriyel tekrarlayıcıların toza, ısıya ve titreşime karşı dayanıklı olması gerekir, bu nedenle ev sınıfı ucuz bir model kullanamazsınız.
Güvenlik Gözetleme Sistemleri
Güvenlik kameraları (özellikle analog olanlar), kamerayı yakınlaştırma veya hareket ettirme gibi-kontrol sinyallerini göndermek için sıklıkla RS485'i kullanır. Geniş alanlarda (üniversite kampüsü, depo veya şehir parkı gibi) kameralar 1,000+ metre aralıklarla yayılır.
Bir RS485 tekrarlayıcı, bu kontrol sinyallerinin her kameraya ulaşmasını sağlar. Örneğin, 2.500 metreye yayılmış 35 kameralı bir depoda iki tekrarlayıcı kullanılacaktır. İlk tekrarlayıcı ilk 1.200 metreyi, ikincisi ise sonraki 1.300 metreyi kapsıyor ve 35 kameranın tamamı tek bir odadan kontrol edilebiliyor. Uzun-mesafe güvenlik sistemleri için RS485 tekrarlayıcı kurulum adımları burada önemlidir-tekrarlayıcıları sinyallerin zayıflamaya başladığı yere yerleştirmeniz gerekir, kaybolmalarını beklemeyin.
Tarımsal İzleme
Çiftlikler ve seralar toprak nemini, sıcaklığı ve güneş ışığını izleyen sensörleri bağlamak için RS485'i kullanıyor. Bu sensörler genellikle geniş alanlara-bazen 2000+ metre aralıklarla yayılır.
RS485 tekrarlayıcı, çiftçilerin tüm bu sensörlerden veri toplamasına olanak tanır. Örneğin, 50 dönümlük bir mısır çiftliğinde 80-100 metre aralıklarla yerleştirilmiş 25 toprak nemi sensörü bulunabilir. Çiftliğin ortasındaki tek bir RS485 tekrarlayıcı, sinyali tüm sensörlere iletir, böylece çiftçi hangi alanların daha fazla suya ihtiyacı olduğunu görebilir. Tekrarlayıcı olmadan çiftçi yalnızca en yakın sensörlerden veri alacak ve bu da aşırı sulamaya veya su altında kalmaya yol açacaktır.
Bina Otomasyonu
Yüksek binalar (gökdelenler veya alışveriş merkezleri gibi) HVAC (ısıtma, havalandırma, iklimlendirme), aydınlatma ve erişim kontrol sistemlerini kontrol etmek için RS485 kullanır. Bu sistemlerde her katta cihazlar bulunmaktadır ve bodrum katından üst kata kadar olan toplam mesafe 1,000+ metre olabilmektedir.
Bir RS485 tekrarlayıcı, tüm bu cihazların ana kontrol paneliyle konuşmasını sağlar. Örneğin 30 katlı bir ofis binasının her katında HVAC kontrolörleri bulunabilir. Her 10 katta bir yerleştirilen tekrarlayıcı RS485 sinyalini güçlü tutar, böylece bina her kattaki sıcaklığı bir odadan ayarlayabilir. Tekrarlayıcı olmadan üst katlardaki HVAC sistemleri komutlara yanıt vermeyi durduracaktı.
Doğru RS485 Tekrarlayıcı Nasıl Seçilir (Yeni Başlayanlar İçin İpuçları)
Tüm RS485 tekrarlayıcılar aynı değildir. Sisteminiz için en iyi olanı seçmek için şu basit ipuçlarını izleyin-; bunlar, ihtiyaçlarınıza uygun olmayan bir tekrarlayıcıya para harcamanızı önlemenize yardımcı olacaktır.
- Sisteminize olan mesafeyi eşleştirin: Tekrarlayıcının RS485 sinyalini ne kadar uzatabildiğini kontrol edin. Ağınız 1.800 metre ise, en az 1.200 metreyi işleyebilecek bir tekrarlayıcı seçin (böylece orijinal RS485 sınırının ötesindeki ekstra 600 metreyi kapsar).
- Cihazlarınızı sayın: Tekrarlayıcının sahip olduğunuz cihaz sayısını desteklediğinden emin olun. 40 cihazınız varsa, iki segmente (örneğin, 32 + 8 cihaz) ayrılmanıza olanak tanıyan bir tekrarlayıcı seçin.
- Parazit korumasını arayın: Tekrarlayıcıyı gürültülü bir yerde (fabrika veya elektrik hatlarının yakınında) kullanıyorsanız, "izole" bağlantı noktalarına sahip olanı seçin. Yalıtım elektriksel gürültüyü engeller ve sinyallerinizi temiz tutar.
- Zorlu ortamlar için dayanıklı bir model seçin: Dış mekan kullanımı (çiftlikler gibi) veya endüstriyel kullanım (fabrikalar gibi) için sağlam kasalı bir tekrarlayıcı alın. Toza, suya ve aşırı sıcaklıklara (sıcak veya soğuk) dayanıklı olmalıdır.
- Sinyal güçlendiriciyle karıştırmayın: Bazı insanlar RS485 tekrarlayıcı ile sinyal güçlendiriciyi karıştırıyor: temel farklar. Sinyal güçlendirici yalnızca zayıf sinyallerin yüksekliğini artırır-, gürültüyü temizlemez veya cihaz bölümlerini bölmez. Bir RS485 tekrarlayıcı her ikisini de yapar; dolayısıyla RS485 ağları için daha iyidir.
RS485 Tekrarlayıcılar Hakkında Yaygın Efsaneler (Ve Gerçek)
RS485 tekrarlayıcılar hakkında pek çok yanlış fikir var. Tekrarlayıcıları doğru kullanmanıza yardımcı olmak için en yaygın yanlışları açıklığa kavuşturalım.
- Efsane 1: "RS485 tekrarlayıcıları veri aktarımını yavaşlatır."
Gerçek: İyi RS485 tekrarlayıcılar verileri yavaşlatmaz. Sinyalleri birkaç saniye içinde-o kadar hızlı yenilerler ki, herhangi bir gecikme fark etmezsiniz. Yalnızca ucuz, düşük-kaliteli tekrarlayıcılar yavaşlamaya neden olur; bu nedenle güvenilir markalara sadık kalın.
- Efsane 2: "İstediğiniz kadar tekrarlayıcı ekleyebilirsiniz."
Gerçek: Birden fazla tekrarlayıcı ekleyebilseniz de çoğu uzman 8-10'dan fazla tekrarlayıcı eklememenizi önerir. Her tekrarlayıcı küçük bir gecikme ekler (birkaç mikrosaniye) ve çok fazla gecikme verilerin sıra dışı gelmesine neden olabilir. Çoğu sistem için (fabrikalar veya okullar gibi), 8-10 tekrarlayıcı fazlasıyla yeterlidir.
- Efsane 3: "Tüm RS485 tekrarlayıcılar her RS485 cihazıyla çalışır."
Gerçek: Bazı tekrarlayıcılar belirli RS485 hızları için yapılmıştır (9600 bps veya 115200 bps gibi). Cihazınız tekrarlayıcıdan daha yüksek bir hız kullanıyorsa veriler bozulacaktır. Tekrarlayıcının hız aralığını daima cihazlarınızla eşleşecek şekilde kontrol edin.
- Efsane 4: "RS485 tekrarlayıcıların güce ihtiyacı yoktur."
Gerçek: Her RS485 tekrarlayıcının kendi güç kaynağına ihtiyacı vardır (genellikle 12V veya 24V DC). Yalnızca RS485 veri yolunun gücüyle çalışamaz-bu nedenle tekrarlayıcıyı yerleştirdiğiniz yerin yakınında bir elektrik prizinin olduğundan emin olun.
Çözüm
Uzun-mesafeli veri iletişimi için RS485 kullanan herkes için, RS485 yineleyici yalnızca yararlı olmakla kalmaz-önemlidir. İletişim mesafesini uzatır, zayıf sinyalleri güçlendirir, daha fazla cihazı destekler ve paraziti engelleyerek-RS485'in tüm önemli sınırlarını sabitler. RS485 tekrarlayıcılar fabrikalardan çiftliklere, güvenlik sistemlerinden gökdelenlere kadar verilerin sorunsuz bir şekilde akmasını sağlayarak büyük, karmaşık sistemlerin güvenilir şekilde çalışmasını sağlar.
Bir RS485 tekrarlayıcı seçerken veya kullanırken, bunu sisteminizin mesafesine ve cihaz sayısına göre eşleştirmeyi, zorlu yerler için dayanıklı bir model seçmeyi ve yaygın efsanelerden kaçınmayı unutmayın. Doğru tekrarlayıcıyla RS485 ağınız neredeyse her türlü uzun-mesafeli iletişim ihtiyacını karşılayabilir.
