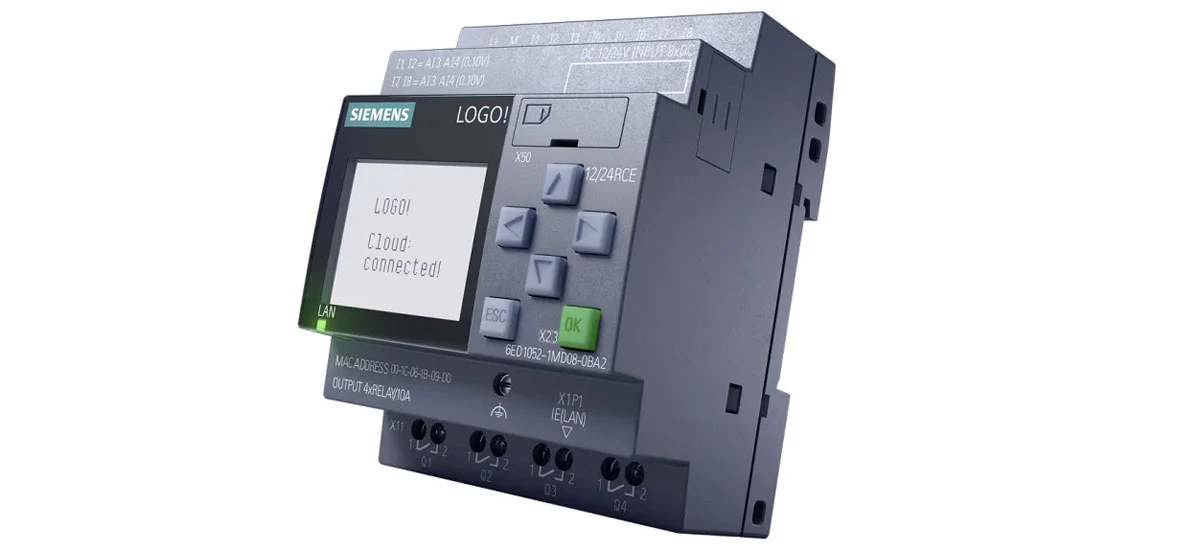

Siemens'in logosu! PLC, küçük-ölçekli otomasyon projelerinde yaygın olarak kullanılan programlanabilir bir mantık denetleyicisidir. Fabrika makinelerinden bina kontrol sistemlerine kadar Siemens LOGO! PLC güvenilir performans sunar-ancak diğer elektronik cihazlar gibi hatalarla da karşılaşabilir. Yaygın Siemens LOGO'sunu nasıl teşhis edip düzelteceğinizi anlamak! PLC sorunları zamandan tasarruf sağlar, arıza süresini azaltır ve otomasyon sisteminizin sorunsuz çalışmasını sağlar. Bu kılavuzda en sık karşılaşılan hataları,-adım-adım adım teşhisleri ve kanıtlanmış çözümleri ayrıntılı olarak ele alacağız.
Siemens LOGO'da Güç Kaynağı Hataları! PLC'ler
Güç kaynağı sorunları Siemens LOGO'nun en önemli nedenlerinden biridir! PLC'de arızalar. Kararlı güç olmadan PLC doğru şekilde çalışamaz, bu da beklenmedik kapanmalara veya başlamamalara neden olur.
Siemens LOGO'nun Teşhisi! PLC Güç Kaynağı Sorunları
Öncelikle Siemens LOGO! üzerindeki güç gösterge ışığını kontrol edin. PLC. Işık kapalıysa veya yanıp sönüyorsa bir güç sorunu var demektir. Giriş voltajını ölçmek için bir multimetre kullanın-Siemens LOGO! PLC, modele bağlı olarak genellikle 24V DC veya 120/230V AC gerektirir. Voltajın PLC spesifikasyonlarına uygun olduğundan emin olun (Siemens LOGO! kullanım kılavuzunda bulunur). Güç- ile ilgili yaygın sorunlar arasında gevşek kablolar, hasarlı güç kabloları veya hatalı güç kaynakları yer alır. Diğer bir işaret ise aralıklı çalışmadır: Siemens LOGO! PLC kısa bir süre çalışıp sonra duruyor, güç kaynağı aşırı ısınıyor ya da arızalanıyor olabilir.
Siemens LOGO'sunu onarmak! PLC Güç Kaynağı Hataları
Voltaj hatalıysa güç kaynağını orijinal Siemens-uyumlu bir üniteyle değiştirin. Güç terminallerine giden tüm kablo bağlantılarını sıkın-gevşek kablolar voltaj düşüşlerine neden olur. 24V DC modeller için, güç kaynağının akım değerini kontrol edin: yetersiz akım (örneğin, 1A'ya ihtiyaç duyan Siemens LOGO! PLC için 0,5A'lık bir kaynak kullanılması) kararsızlığa yol açar. Kısa devrelere neden olabileceğinden hasarlı veya sertifikasız-kablolar kullanmaktan kaçının. Uzun-vadeli güvenilirlik için Siemens LOGO'sunu koruyacak bir aşırı gerilim koruyucu takın! Gerilim artışlarından PLC.
Siemens LOGO'da İletişim Sorunları! PLC'ler
Siemens'in logosu! PLC, veri alışverişi için diğer cihazlarla (örneğin bilgisayarlar, HMI panelleri, sensörler) iletişime dayanır. İletişim hataları PLC'nin komut almasını veya durum güncellemeleri göndermesini engeller.
Siemens LOGO'nun Teşhisi! PLC İletişim Hataları
Yaygın bir işaret, Siemens LOGO! PLC'den LOGO'ya! Soft Comfort yazılımı (Siemens'in resmi programlama aracı). Yazılım "bağlantı başarısız oldu" mesajını gösteriyorsa öncelikle iletişim kablosunu kontrol edin-USB veya Ethernet kabloları sıklıkla hasar görür veya gevşer. Ethernet-bağlı Siemens LOGO'su için! PLC, IP adresini doğrulayın: PLC ve bilgisayarınızın aynı ağ alt ağında olduğundan emin olun. Bağlantıyı test etmek için "Ping" komutunu kullanın (Komut İstemi'ni açın, "ping [PLC IP adresi]" yazın). RS485 iletişimi için (HMI veya sensörlerle birlikte kullanılır), kablo polaritesini kontrol edin (A/B hatları cihazlar arasında eşleşmelidir).
Siemens LOGO'yu çözme! PLC İletişim Sorunları
USB bağlantıları için, kabloyu yüksek-kaliteli bir USB 2.0 kablosuyla değiştirin (Siemens, uyumluluk açısından orijinal USB kablosunun kullanılmasını önerir). Ethernet sorunları için Siemens LOGO'yu yeniden yapılandırın! PLC'nin IP adresini yerleşik-ekran veya LOGO! aracılığıyla girin. Yumuşak Konfor. PLC'nin donanım yazılımını en son sürüme güncelleyin-güncel olmayan donanım yazılımı genellikle iletişim hatalarına neden olur (donanım yazılımını Siemens'in resmi web sitesinden indirin). RS485 sorunları için, ters çevrilmişlerse A/B kablolarını değiştirin ve veri yolunun sonuna sonlandırma direncinin (120 Ω) takıldığından emin olun. Bu, Siemens LOGO'yu düzeltir! Çoğu küçük ölçekli otomasyon kurulumu için PLC iletişim hatalarının giderilmesi.
Siemens LOGO! ile Program İndirme Hataları! PLC'ler
LOGO!'dan program indirme Siemens LOGO'suna Yumuşak Rahatlık! PLC rutin bir görevdir ancak yazılım, donanım veya konfigürasyon sorunları nedeniyle arızalar meydana gelebilir.
Siemens LOGO'nun Teşhisi! PLC Programı İndirme Hataları
İndirme işlemi donarsa veya "aktarım başarısız" mesajını gösterirse, öncelikle Siemens LOGO! PLC "Durdur" modundadır-PLC çalışırken programları indiremezsiniz. Yazılım sürümünün PLC modeliyle eşleştiğini doğrulayın: LOGO!'nun daha eski bir sürümünü kullanarak. Yeni Siemens LOGOSU için Yumuşak Konfor! 8 PLC uyumluluk sorunlarına neden oluyor. Diğer bir neden ise yetersiz hafızadır: Program PLC'nin hafıza kapasitesini (örn. temel modeller için 8Kb) aşarsa indirme işlemi başarısız olur. LOGO!'da program boyutunu kontrol edin. Soft Comfort'un "Proje Bilgileri" sekmesi.
Siemens LOGO'sunu onarmak! PLC Programı İndirme Sorunları
Siemens LOGOSUNU koyun! Ön paneldeki mod tuşuna basarak PLC'yi "Stop" moduna alın. LOGO'yu güncelleyin! Soft Comfort'u Siemens'in destek sitesinden en son sürüme (PLC modelinizle uyumlu) indirin. Program çok büyükse kullanılmayan işlevleri kaldırarak veya daha küçük veri türlerini kullanarak programı optimize edin. İletişim kablosunun güvenli bir şekilde bağlandığından emin olun-aralıklı bağlantılar indirme işlemini kesintiye uğratır. Devam eden sorunlar için Siemens LOGO'yu sıfırlayın! Programı yeniden indirmeden önce PLC'yi fabrika ayarlarına döndürün (ekran veya yazılım aracılığıyla).- Bu çoğu Siemens LOGO'yu çözer! PLC programı indirme hataları.
Siemens LOGO'daki G/Ç Modülü Arızaları! PLC'ler
Giriş/çıkış (G/Ç) modülleri Siemens LOGO! PLC'den sensörlere, aktüatörlere ve diğer saha cihazlarına. Buradaki arızalar PLC'nin girişleri yanlış okumasına veya çıkışları kontrol edememesine neden olur.
Siemens LOGO'nun Teşhisi! PLC G/Ç Modülü Hataları
Siemens LOGO! üzerindeki G/Ç gösterge ışıklarını kontrol edin! PLC. Sensör etkinleştirildiğinde giriş ışığı yanmazsa giriş modülü veya kablolama arızalıdır. Çıkışlar için, ışık yanıyor ancak aktüatör (örn. motor, vana) çalışmıyorsa çıkış modülü veya yük sorunludur. G/Ç terminallerini test etmek için bir multimetre kullanın: dijital girişler için, sensör tetiklendiğinde voltajı ölçün (0V ile 24V arasında geçiş yapmalıdır). Dijital çıkışlar için, çıkış etkinleştirildiğinde voltajın mevcut olup olmadığını kontrol edin. Analog G/Ç için sinyal aralığının (örn. akım sensörleri için 4-20 mA) PLC'nin konfigürasyonuyla eşleştiğini doğrulayın.
Siemens LOGO'yu çözme! PLC G/Ç Modülü Sorunları
Öncelikle kabloları kontrol edin: Gevşek veya hasarlı kablolar en yaygın nedendir. Bağlantıları sıkın ve hasarlı kabloları değiştirin. Arızalı sensörler veya aktüatörler için, çalıştıklarını doğrulamak amacıyla bunları ayrı bir güç kaynağıyla test edin. G/Ç modülünün kendisi arızalıysa, onu uyumlu bir Siemens LOGO'su ile değiştirin! G/Ç modülü (modelin PLC'nizle eşleştiğinden emin olun). LOGO!'da G/Ç ayarlarını yeniden yapılandırın. Soft Comfort, yanlışlıkla değiştirildiyse-örneğin, bir dijital girişi analog olarak ayarlamak. Analog G/Ç için, doğru sinyal okunmasını sağlamak amacıyla modülü yazılımı veya PLC ekranını kullanarak kalibre edin. Bu, Siemens LOGO'yu düzeltir! PLC girişi/çıkışı etkili bir şekilde arızalanıyor.
Siemens LOGO'daki Yaygın Hata Kodları (F-Serisi)! PLC'ler
Siemens'in logosu! PLC, ön panelde veya LOGO!'da hata kodlarını ("F" ile başlayan) görüntüler. Belirli sorunları belirtmek için Yumuşak Konfor. Aşağıda en sık karşılaşılan kodlar ve çözümleri yer almaktadır.
Sorun giderme Siemens LOGO! PLC Hata Kodu F1
Hata Kodu F1, "Gözetleme Zamanlayıcısı Hatası"nı belirtir-PLC'nin dahili izleme zamanlayıcısı genellikle bir program hatası veya donanım sorunu nedeniyle sıfırlanmamıştır. Tanı koymak için programın sonsuz döngüleri veya yanıt vermeyen işlevleri olup olmadığını kontrol edin. Çözüm: Siemens LOGOSUNU Durdurun! PLC, programı LOGO!'da açın. Yumuşak Konfor ve mantıksal hataları tarayın (örneğin, eksik atlama talimatları, yanlış döngü koşulları). Programı düzeltin ve yeniden-indirin. Hata devam ederse PLC'yi fabrika ayarlarına sıfırlayın. Bu, Siemens LOGO! Çoğu durumda PLC hata kodu F1 sorun giderme.
Diğer Yaygın F{0}}Kodlarıyla İlgili Sorunları Giderme
- Hata F2 (Bellek Hatası): PLC'nin dahili belleği bozulmuştur. Çözüm: Programı yedekleyin, PLC'yi fabrika ayarlarına sıfırlayın ve programı yeniden-indirin. Hata tekrarlanırsa PLC'nin bellek modülünü veya PLC'nin kendisini değiştirin.
- Hata F3 (G/Ç Yapılandırma Hatası): Yapılandırılmış G/Ç ile gerçek donanım arasındaki uyumsuzluk. Çözüm: LOGO!'daki G/Ç yapılandırmasını doğrulayın. Soft Comfort kurulu modüllerle eşleşir. Gerekirse yeniden yapılandırın.
- Hata F5 (İletişim Veri Yolu Hatası): Dahili iletişim veriyolunda sorun. Çözüm: Siemens LOGO'yu kapatıp açın! PLC. Hata devam ederse gevşek G/Ç modüllerini kontrol edin ve bunları yeniden-yerleştirin.
- Hata F8 (Güç Kaynağı Aşırı Yükü): Güç kaynağı aşırı yüklü. Çözüm: Güç kaynağındaki yükü azaltın (örneğin, gereksiz cihazların bağlantısını kesin) veya daha yüksek-akımlı bir kaynağa yükseltin.
Siemens LOGO için Önleyici Bakım! PLC'ler
Hataları en aza indirmek için Siemens LOGO'nuzda düzenli önleyici bakım yapın! PLC:
- PLC'yi temiz ve tozdan uzak tutun-havalandırma deliklerini ve terminalleri temizlemek için basınçlı hava kullanın.
- Kablo bağlantılarını sızdırmazlık ve hasar açısından aylık olarak kontrol edin.
- Ürün yazılımını ve LOGO'yu güncelleyin! Soft Comfort yazılımını en son sürümlere yükseltin (Siemens'in yönergelerini izleyin).
- Veri kaybını önlemek için programı düzenli olarak yedekleyin.
- PLC'nin sıcaklığını izleyin-çalışma aralığı dahilinde olduğundan emin olun (çoğu model için 0-60 derece).
- Güç dalgalanmalarına karşı koruma sağlamak için aşırı gerilim koruyucuları ve voltaj regülatörleri kullanın.
Bu adımları takip ederek Siemens LOGO'nuzun ömrünü uzatabilirsiniz! PLC ve beklenmeyen hata riskini azaltır. Burada ele alınmayan karmaşık konular için Siemens LOGO'suna bakın! kullanım kılavuzuna bakın veya profesyonel yardım için Siemens teknik desteğine başvurun.
