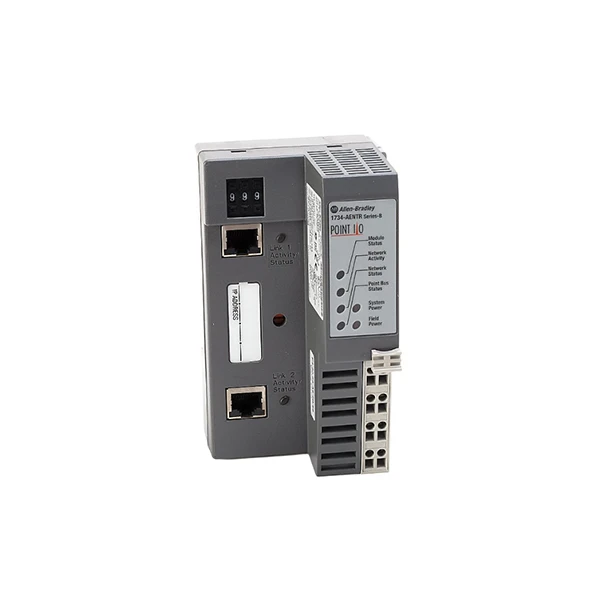

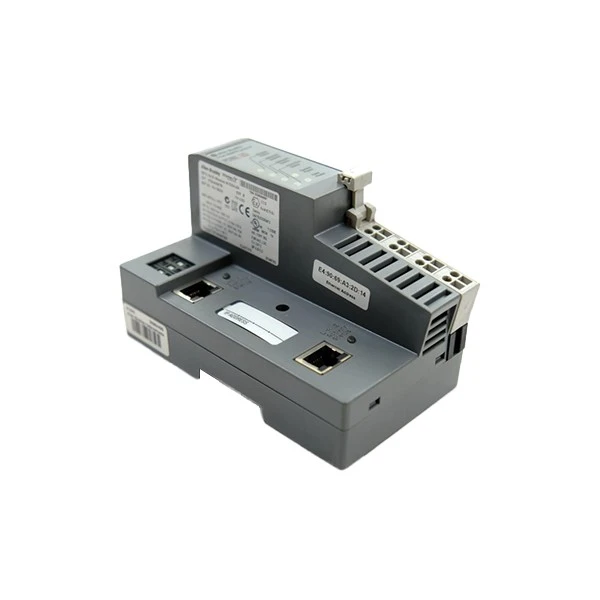

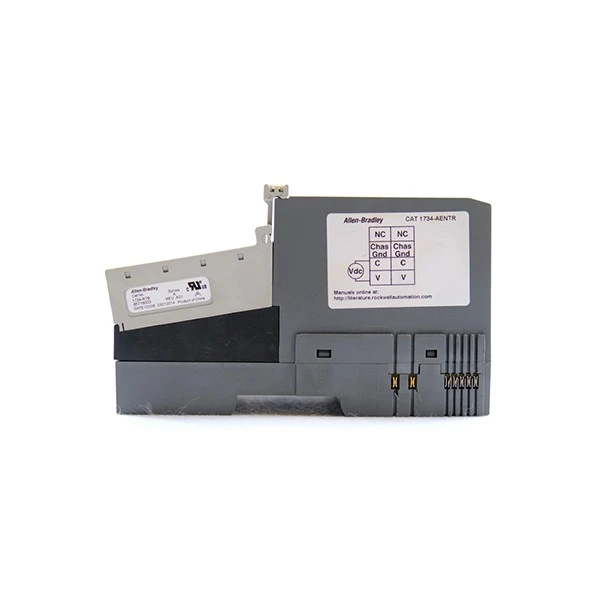

Allen Bradley 1734-AENTR/B

Marka:Allen Bradley
Modeli:1734-AENTR/B

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

Allen Bradley 1734-AENTR/B, Rockwell Automation'ın POINT I/O platformu için özel olarak tasarlanmış yüksek-kaliteli çift-bağlantı noktalı bir EtherNet/IP iletişim adaptörüdür. Bu Allen Bradley 1734-AENTR/B adaptörü yarı{12}}çift yönlü veya tam{15}}dubleks modda çalışabilir ve 10 Mb/sn ve 100 Mb/sn Ethernet hızlarını destekler. Çift RJ-45 bağlantı noktası, papatya dizimi, yıldız veya ağaç yapılandırmaları gibi değişken ağ topolojilerini destekler; bu da endüstriyel sitelerdeki kablolama karmaşıklığının azaltılmasına yardımcı olur. Kullanıcılar, üç konumlu bir ayar düğmesi anahtarı (001 ila 254 arası), DHCP sunucusu veya kalıcı bellek kullanarak cihazın IP adresini kolayca yapılandırabilir; bu da cihazı yerinde ayarlama için ideal kılar.

Allen Bradley 1734-AENTR/B, 10~28,8V DC girişle (24V DC olarak derecelendirilmiş) güç alır ve maksimum 10A giriş akımına sahiptir. Cihaz, 10–28,8V DC alan güç çıkışı (maks. 9A) ve 5V DC POINTBus çıkışı (maks. 0,8A) sunarak bağlı G/Ç modülleri için sabit bir güç kaynağı sağlar. Bu adaptör, ters polarite koruması ve 50V DC sürekli izolasyon (60 saniye boyunca 500V AC'de test edilmiştir) sağlayarak endüstriyel güvenlik standartlarını karşılar. Ayrıca elektrik arızasından kaynaklanan hasar tehlikesini de azaltır.

Allen Bradley 1734-AENTR/B, toplam 504 G/Ç noktası sınırı için 63 POINT I/O modülünü, 31 doğrudan bağlantıyı veya 5 raf-optimize edilmiş bağlantıyı (yalnızca dijital modüller için) destekleyerek G/Ç uzantısında mükemmeldir. C Serisi POINT I/O modülleriyle uyumludur ve Rockwell Automation'ın ControlLogix sistemleriyle kusursuz bir şekilde çalışarak, onu aşağıdakiler için mükemmel bir çözüm haline getirir: Endüstriyel kontrol sistemlerinin iyileştirilmesi veya genişletilmesi. Ayrıca, çalışırken değiştirmeyi (tehlikeli yerlerde yeterli güvenlik önlemleriyle birlikte) kolaylaştırarak bakım sırasında aksama süresini azaltır.

Özellikler

Modeli	1734-AENTR/B
Ürün Tipi	POINT I/O Çift-Bağlantı Noktalı EtherNet/IP İletişim Adaptörü
İletişim Protokolü	Ethernet/IP
Nominal Giriş Gerilimi	24VDC
Giriş Gerilim Aralığı	10~28.8VDC
Maksimum Giriş Akımı	10A
Bağlantı Noktası Sayısı	2 adet RJ-45
İletişim Hızı	10/100 Mb/sn

Önlemler

İlk olarak, Allen Bradley 1734-AENTR/B'yi kurarken daima Rockwell Automation tarafından önerilen standart DIN rayını kullanın. 1734-AENTR/B'yi ciddi titreşim, ağır toz veya doğrudan suya veya yoğuşmaya maruz kalan alanlara koymaktan kaçının; adaptörün açık bir tasarımı olduğundan (dış kasa yoktur), bu koşullar elektrik sorunlarına neden olabilir veya ömrünü kısaltabilir. Adaptörün performansını korumak için kurulum alanının endüstriyel durumlara yönelik kirlilik derecesi 2 gerekliliklerini karşıladığını doğrulayın.

İkinci olarak, Allen Bradley 1734-AENTR/B'nin güç kaynağının güvenli olduğundan emin olun. Adaptörün 28,8V DC'den yüksek bir voltaja bağlanması dahili bileşenlerin yanmasına neden olabilir. Voltajı 10 ila 28,8V DC arasında tutun. Kablolamadan önce daima güç polaritesini kontrol edin; Allen Bradley 1734-AENTR/B ters polarite korumasına sahip olsa da, uzun süre hatalı kablolama bu güvenlik özelliğine zarar verebilir. Ayrıca, aşırı yükleme POINT I/O sisteminde aşırı ısınmaya veya güç kesintilerine neden olabileceğinden, 10A'lık maksimum giriş akımını veya 9A'lık saha güç çıkış akımını aşmayın.

Allen Bradley 1734-AENTR/B ağını yapılandırmak için, benzersiz bir IP adresi atamak amacıyla 3-konumlu ayar düğmesi anahtarını, DHCP sunucusunu veya-geçici olmayan belleği kullanın. Aynı EtherNet/IP ağında birden fazla IP adresi kullanmaktan kaçının çünkü bu iletişim çakışmalarına yol açacak ve adaptörün ControlLogix gibi kontrol sistemlerine bağlanmasını engelleyecektir. Papatya zinciri veya yıldız topolojileri kullanırken Ethernet kablolarınızın endüstriyel sınıfta olduğundan ve RJ-45 bağlantı noktalarına düzgün şekilde bağlandığından emin olun; Gevşek veya düşük kaliteli kablolar tutarsız bağlantılara veya veri kaybına neden olabilir. Ayrıca, bağdaştırıcının ağ ayarlarını aktif olarak veri iletirken değiştirmeyin; çünkü bu, bağlı G/Ç modülleriyle POINTBus bağlantısını engelleyebilir.

SSS

S: Allen-Bradley 1734-AENTR/B nedir ve birincil işlevi nedir?

C: 1734-AENTR/B, Allen-Bradley POINT I/O platformu için çift-bağlantı noktalı bir EtherNet/IP adaptör modülüdür. Logix kontrol cihazınız (ControlLogix veya CompactLogix gibi) ile yerel veriyolu üzerindeki 63'e kadar NOKTA I/O modülü (dijital, analog, güvenlik veya özel amaçlı) arasında bir iletişim ağ geçidi görevi görür. Modülün ayırt edici özelliği, doğrusal, yıldız, ağaç veya en önemlisi hata-toleranslı halka (DLR) ağ topolojilerinde kablolanmasını sağlayan iki entegre Ethernet bağlantı noktasıdır. Bu, onu dayanıklı, modern makine düzeyinde ağlar geliştirmek için önemli bir bileşen haline getirir.

S: 1734-AENTR/B güvenlik uygulamaları için kullanılabilir mi?

C: 1734-AENTR/B, standart,-güvenlik dışı bir iletişim bağdaştırıcısıdır. POINT I/O platformunun POINT Guard I/O™ adında özel bir serisi vardır. 1734 Point Guard güvenlik I/O modüllerini (dijital güvenlik giriş/çıkış modülleri gibi) aynı POINTBus'a bağlayabilirsiniz. Bu güvenlik modülleri, aynı EtherNet/IP ağı üzerinde CIP Safety™ protokolünü kullanarak uyumlu bir GuardLogix™ güvenlik kontrol cihazına bağlanır. AENTR/B adaptörü, güvenlik açısından derecelendirilmiş bu verileri normal ağ bağlantısı üzerinden iletir.
