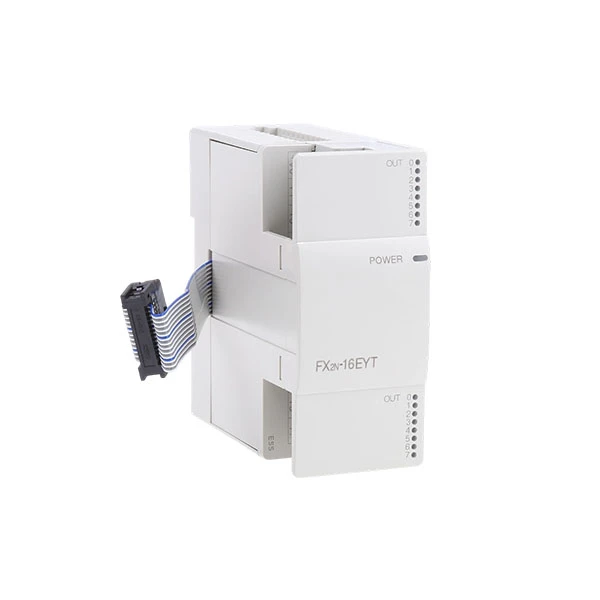

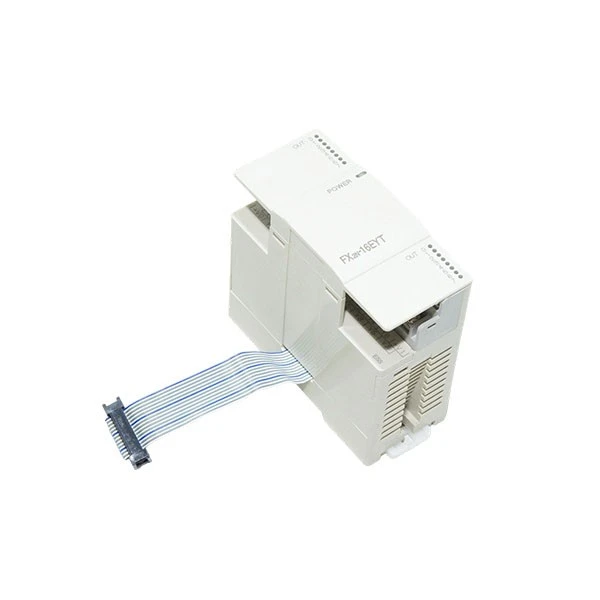

Mitsubishi FX2N-16EYT-ESS/UL

Marka:Mitsubishi
Modeli:FX2N-16EYT-ESS/UL

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

Mitsubishi FX2N-16EYT-ESS/UL, Mitsubishi Electric tarafından üretilen yüksek-kaliteli 16-noktalı transistör kaynak çıkış genişletme modülüdür. Mitsubishi FX2N-16EYT-ESS/UL, aşağıdaki Mitsubishi PLC modelleriyle uyumludur: FX1N, FX2N, FX3G, FX3U, FX1NC, FX2NC, FX3GC ve FX3UC. FX1NC veya FX2NC PLC'lere bağlarken bir FX2NC-CNV-IF'ye ihtiyacınız olacaktır. FX3GC veya FX3UC PLC'ler için FX2NC-CNV-IF veya FX3UC-1PS-5V adaptörlerini kullanın. Bu birlikte çalışabilirlik, Mitsubishi FX2N-16EYT-ESS/UL'yi çeşitli PLC sistemlerine kolayca entegre edilebilen çok yönlü bir genişletme modülü haline getirir.

Bu modül, her biri maksimum 0,5A akımı taşıyabilen 16 transistör kaynak çıkışına sahiptir. Her dört çıkış noktası, güvenli ve güvenilir çalışma için optik kuplör yalıtımını kullanan ortak bir terminali (COM) paylaşır. Mitsubishi FX2N-16EYT-ESS/UL, panelde çıkış durumunu hızlı bir şekilde izlemenize olanak tanıyan LED göstergelere sahiptir. Endüstriyel ortamlarda yaygın olarak kullanılan, önerilen 24V DC voltajla 5V DC ile 30V DC arasında değişen harici bir güç kaynağıyla çalışır. FX2N-16EYT-ESS/UL, 24V DC'de (dirençli yük) 12W maksimum yük gücüne sahiptir ve 30V DC'de 0,1 mA'nin altındaki açık devre kaçak akımı, iyi bir elektrik performansına işaret eder.

Mitsubishi FX2N-16EYT-ESS/UL, zorlu endüstriyel koşullara dayanacak şekilde tasarlanmıştır. 0 derece ila 55 derece arasındaki sıcaklıklarda normal şekilde çalışabilir ve -25 derece ila 75 derece arasında tutulabilir. %5 ila %95 nem aralığında yoğuşma olmadan çalışabilir. Bu modül aynı zamanda titreşime, darbeye ve gürültüye karşı da oldukça dayanıklıdır. 147 m/s²'ye kadar hızlanmaya, 11 ms darbeye ve 1000Vp-p gürültüye dayanabilir. Ayrıca Mitsubishi FX2N-16EYT-ESS/UL, yüksek kalitesini ve güvenilirliğini gösteren UL, cUL, CE (EMC), CE (RoHS), KC (EMC) ve diğer uluslararası sertifikaların yanı sıra ABS, DNV, LR ve diğer kuruluşlardan onaylar almıştır.

Özellikler

Modeli	FX2N-16EYT-ESS/UL
Ürün Tipi	MELSEC-F Serisi FX2N Modülü
G/Ç Noktaları	16 puan
Çıkış Türü	Transistör / Kaynak çıkışı
Harici Güç Kaynağı	5V DC - 30V DC
Maksimum Yük Gücü	12W/24V DC (dirençli yük)
Açık Devre Kaçak Akımı	0,1mA/30VDC
Boyutlar (G×Y×D)	40mm × 90mm × 87mm

Uygulama senaryoları

Mitsubishi FX2N-16EYT-ESS/UL'nin en tipik uygulamalarından biri, küçük PLC sistemlerinin dijital çıkışını genişletmektir. Pek çok küçük atölye ve üretim hattında FX1N, FX2N ve FX3G gibi sınırlı yerleşik çıkış terminallerine sahip olabilen Mitsubishi PLC modelleri kullanılmaktadır. Mitsubishi FX2N-16EYT-ESS/UL, çıkış noktalarının sayısını 16'ya kadar artırarak PLC sisteminin gösterge ışıkları, küçük motorlar ve solenoid valfler gibi daha fazla harici cihazı kontrol etmesine olanak tanıyabilir. Mütevazı boyutu ve DIN rayı kurulum stili, kontrol kabininde yer tasarrufu sağlar ve bu da onu sınırlı kurulum alanı gerektiren küçük ölçekli kontrol sistemleri için mükemmel kılar.

Mitsubishi FX2N-16EYT-ESS/UL ayrıca elektrik, mekanik ve gıda işleme endüstrilerindeki montaj hatları, konveyör hatları ve tasnif hatları gibi otomatik üretim hatlarında da yaygın olarak kullanılır. Bu üretim hatlarında modül, çeşitli idari bileşenlerin açılıp kapanmasını kontrol etmekten sorumludur: taşıma bandını başlatabilir ve durdurabilir, silindirlerin sınıflandırılması etkinliğini yönetebilir ve sayma sensörlerini etkinleştirebilir. Mitsubishi FX2N-16EYT-ESS/UL, hızlı tepki süresine (0,2 ms'den az veya eşit) ve güvenilir çıkış performansına sahiptir; üretim hattının sorunsuz çalışmasını sağlar, ekipman arızalarını azaltır ve verimliliği artırır.

SSS

S: MITSUBISHI FX2N-16EYT-ESS/UL nedir?

C: Mitsubishi FX2N-16EYT-ESS/UL, FX2N serisi programlanabilir mantık denetleyicileri (PLC'ler) için 16 noktalı bir transistör çıkış modülüdür. FX2N genişletme modülü, PLC'yi röleler, solenoidler, göstergeler ve küçük motorlar gibi harici cihazlara bağlar. "T" bir transistör çıkışını belirtir, "ESS" lavabo tipi kablo konfigürasyonunu ifade eder ve "UL", Underwriters Laboratories'in bunu güvenlik standartları açısından sertifikalandırdığını ve bunun çok çeşitli endüstriyel otomasyon uygulamaları için kabul edilebilir olduğunu gösterir.

S: "ESS" (Negatif) ve "ES" (Kaynak) çıkış modülleri arasındaki fark nedir?

C: Bu, FX2N çıkışları için önemli bir kablolama faktörüdür. FX2N-16EYT-ESS bir havuz çıkış modülüdür. Bu tasarımda akım, devreyi tamamlamak için yük cihazından modülün çıkış terminaline gider. Buna karşılık, bir kaynak çıkış modülünde (ES), terminalinden yüke doğru akan akım vardır. Seçiminiz mevcut sisteminizin kablolama düzenine ve kullanılan sensör/giriş cihazlarının türüne göre belirlenir. Alıcı FX2N modüllerini mi yoksa kaynak FX2N modüllerini mi kullanacağınıza karar vermeden önce sisteminizin kablolarını bir kez daha kontrol edin.
