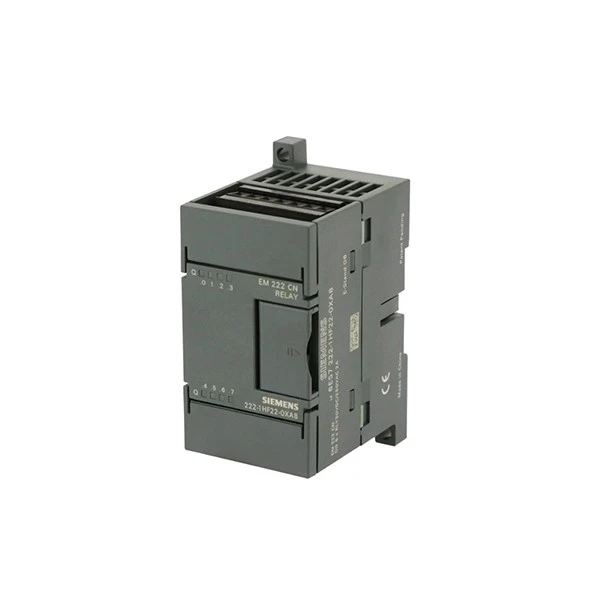

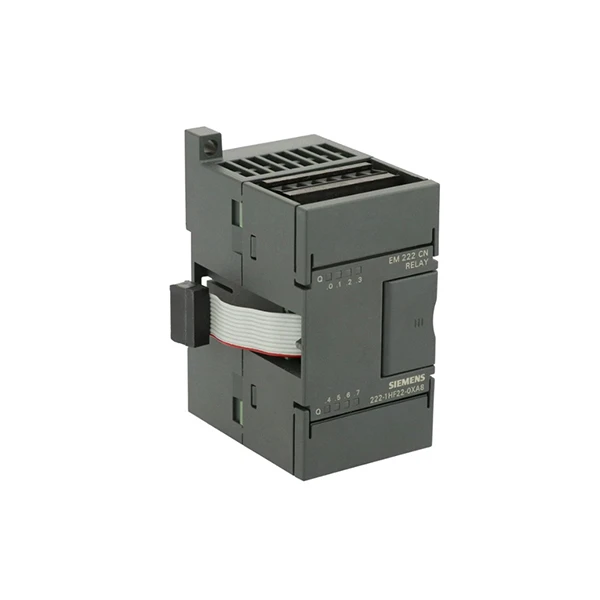

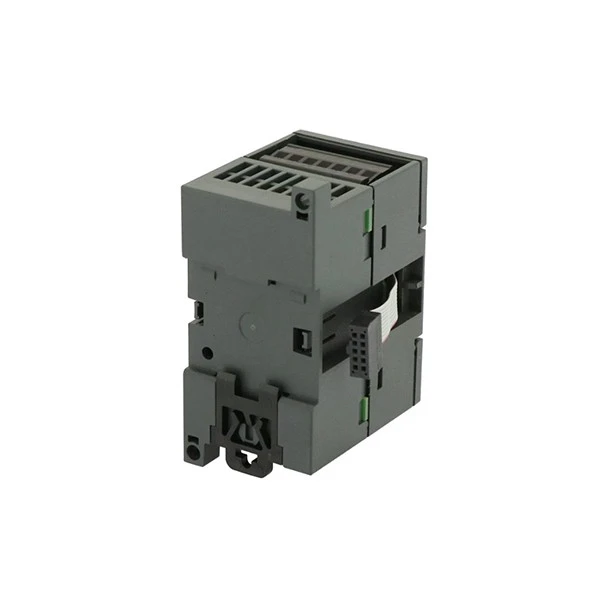

Siemens 6ES7222-1HF22-0XA8

Marka:Siemens
Modeli:6ES7222-1HF22-0XA8

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

Siemens 6ES7222-1HF22-0XA8, tanınmış bir endüstriyel otomasyon sistemi olan SIMATIC S7-200 CN serisi PLC'ler için güvenilir bir 8 kanallı röle çıkış modülüdür. Siemens 6ES7222-1HF22-0XA8, hem DC (5-30V) hem de AC (5-250V) yükleri destekleyen, her biri kanal başına maksimum 2A akım alabilen 8 röle çıkışına sahiptir. Modül, her biri 8A'e kadar (kurulum türüne bağlı olarak) dayanabilen dört kanallı iki gruba bölünmüştür; bu da onu orta düzey endüstriyel uygulamalar için ideal kılar. Kuru kontak mimarisi, müşterilerin gereksinimlerine bağlı olarak normalde açık ve normalde kapalı konfigürasyonlar arasında geçiş yapmasına olanak tanıyarak çok yönlülük sağlar.

Siemens 6ES7222-1HF22-0XA8, 24V DC güç kaynağı (20,4-28,8V DC aralığında) kullanır ve PLC'nin G/Ç veriyolundan yalnızca 40 mA çeker. Bu düşük güç tüketimi, endüstriyel kontrol sistemlerinde genel enerji kullanımının azalmasına katkıda bulunur. Modül aynı zamanda bobinler ve kontaklar arasında 1500V AC ve kontaklar arasında 750V AC olmak üzere önemli bir elektrik izolasyonuna sahiptir; bu, modülü ve bağlı cihazları voltaj yükselmelerinden ve elektriksel parazitlerden korur.

Siemens 6ES7222-1HF22-0XA8, zorlu endüstriyel koşullar için tasarlanmıştır ve -20 derece ila 60 derece arasındaki sıcaklıklarda (yatay kurulum) ve yoğuşma olmadan %95'e kadar nem oranında başarıyla çalışabilir. Küçük boyutları (45 mm genişlik, 80 mm yükseklik, 62 mm derinlik) ve hafifliği (153 g), dar kontrol kabinlerine kurulumunu kolaylaştırır ve IP20 koruma sınıfı, kapalı ortamlarda güvenliği sağlar. Sökülebilir I/O terminalleri kablolamayı ve bakımı kolaylaştırır, ekranlı kablolar (500 m'ye kadar) ve ekransız kablolar (150 m'ye kadar) arasında hızlı bağlantı sağlar.

Özellikler

Modeli	6ES7222-1HF22-0XA8
Ürün türü	SIMATIC S7-200 CN Dijital Çıkış Genişletme Modülü EM 222
Çıkış türü	8 röle çıkışı (kuru kontak)
Çıkış akımı	Kanal başına maksimum. 2A (dirençli yük)
Temas direnci	0,2Ω'dan küçük veya ona eşit (yeni kontaklar)
Çıkış gruplaması	4 puan / grup, toplam 2 grup
Çalışma sıcaklığı	-20 derece ila +60 derece (yatay montaj)
Bağıl nem	%95'ten az veya buna eşit (yoğuşmasız-)

Uygulama senaryoları

Üretim tesislerinde, montaj hattı operasyonlarını yönetmek için genellikle Siemens 6ES7222-1HF22-0XA8 kullanılır. Örneğin, konveyör bantlarını çalıştıran kontaktörleri kontrol ederek ürünlerin bir iş istasyonundan diğerine sorunsuz bir şekilde hareket etmesini sağlar. Aynı zamanda, düzenli üretim hızlarını korumak için gerekli adımlar olan kutuları kapatmak, kapları doldurmak veya öğeleri etiketlemek için kullanılan hava veya hidrolik sıvı akışını düzenleyen paketleme makinelerindeki solenoid valfleri de etkinleştirir. Küçük ve orta ölçekli üreticiler, daha güvenli ve daha verimli iş akışları sağlamak amacıyla gösterge ışıklarını ve alarmları çalıştırmak, çalışanların makinenin durumu (örn. "çalışıyor", "arıza" veya "hazır") hakkında bilgilendirilmesi için sıklıkla bu modüle güveniyor.

Siemens 6ES7222-1HF22-0XA8'in bir diğer önemli kullanım alanı da yiyecek ve içecek endüstrisidir. Gıda güvenliği ve kalitesi için gereken hassas sıcaklıkların korunmasına yardımcı olmak amacıyla fırınlar, pastörizatörler ve kurutma ekipmanlarındaki ısıtma elemanlarını düzenler. Ayrıca su, şurup ve temizleme solüsyonları gibi sıvıları taşıyan pompaları da düzenleyerek hassas dozaj ve sabit ürün formülasyonu sağlar. Modülün zorlu endüstriyel ortamlara dayanıklılığı (çalışma sıcaklığı aralığı: -20 derece ila 60 derece) ve IP20 koruma sınıfı, onu gıda işleme tesislerinde bulunan tozlu veya nemli üretim alanlarında kullanım için ideal kılar.

SSS

S: Siemens 6ES7222-1HF22-0XA8 nedir ve ne için kullanılır?

C: EM 222 CN modülü olarak da bilinen 6ES7222-1HF22-0XA8, SIMATIC S7-200 kontrol sistemi için bir dijital çıkış (DO) modülüdür. PLC'nin düşük voltaj mantığını daha yüksek güçlü endüstriyel yüklerle arayüzlemek için elektriksel olarak yalıtılmış 8 röle çıkış kanalı içerir. Başlıca rolü, S7-200 CPU'da kayıtlı kontrol programına dayalı olarak AC ve DC yükler (motorlar, solenoidler ve lambalar gibi) arasında geçiş yapmaktır.

S: 6ES7222-1HF22-0XA8 hangi Siemens PLC'lerle uyumludur?

C: Bu modül yalnızca SIMATIC S7-200 serisi CPU'larla, özellikle de S7-22X çeşitleriyle (CPU 222, CPU 224 ve CPU 226'yı içerir) uyumludur. Çin pazarı için CE sertifikalı S7-200 CN ürün serisinin bir parçasıdır. S7-1200, S7-1500 ve S7-300 serisi gibi daha yeni platformlarla uyumlu değildir. Bir S7-224 veya S7-226 CPU'ya maksimum yedi genişletme modülü eklenebilir.

S: S7-200 sisteminde nasıl programlanır?

C: Mantığını Siemens STEP 7-Micro/WIN yazılımıyla oluşturuyorsunuz. Çıkışlar (Q0.0–Q0.7) doğrudan merdiven mantığınızda (LAD), fonksiyon blok diyagramında (FBD) veya ifade listesi (STL) programınızda adreslenir. Temel dijital işlevler herhangi bir ekstra donanım yapılandırması gerektirmez; çıkışları açmak veya kapatmak için mantığı yazmanız yeterlidir.
