Siemens 6ES7288-2DT32-0AA0

Marka:Siemens
Modeli:6ES7288-2DT32-0AA0

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

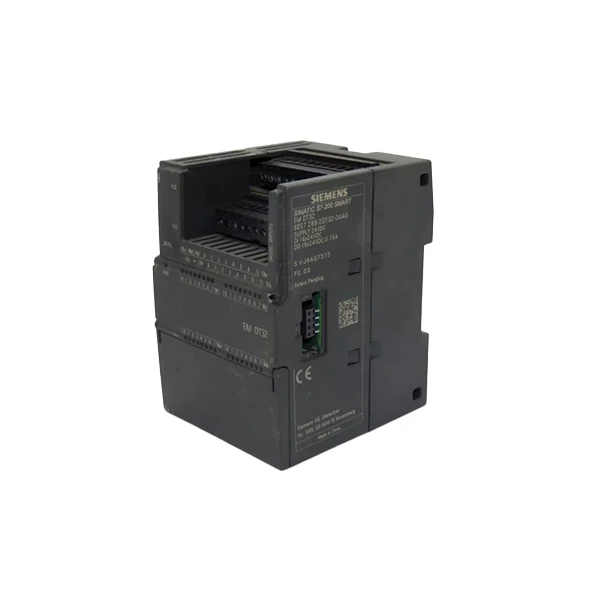

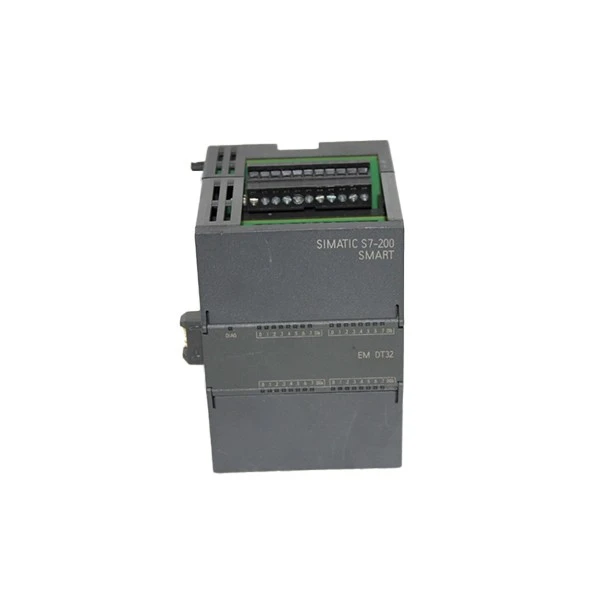

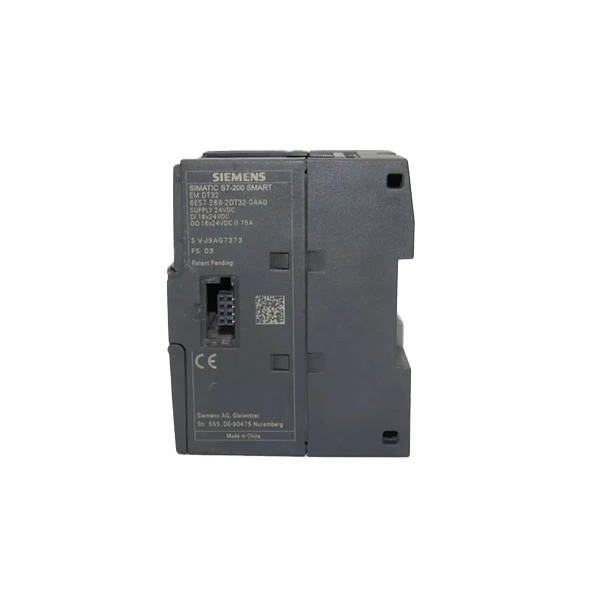

Siemens 6ES7288-2DT32-0AA0, özellikle endüstriyel otomasyon uygulamaları için tasarlanmış, SIMATIC S7-200 SMART serisinden yüksek kaliteli bir dijital giriş/çıkış (G/Ç) genişletme modülüdür. 16 dijital giriş ve 16 dijital çıkış kanalıyla Siemens 6ES7288-2DT32-0AA0 modülü, endüstriyel kontrol için esnek bir 32 noktalı G/Ç çözümüdür. Çeşitli devre tasarımlarına uyum sağlamak için tüm giriş kanalları 24V DC güçle çalışır ve hem negatif hem de kaynak kablolama türlerini destekler (IEC 1 Sınıfı negatif). Nokta başına maksimum 0,75 A akım ile her çıkış kanalının transistör (MOSFET) tasarımı, onu küçük motorları, solenoid valfleri veya gösterge ışıklarını bağlamak için mükemmel kılar. Ek olarak modülün 100 ms'lik 8A aşırı akım kapasitesi, bağlı cihazların voltaj yükselmelerine karşı korunmasına yardımcı olur.

Siemens 6ES7288-2DT32-0AA0'ın ana avantajları stabilite ve güvenliktir. Kanallar arasında bir dakika boyunca 500V AC opto-izolasyon sağlayarak endüstriyel ortamlarda elektriksel gürültüden kaynaklanan paraziti azaltır. Kullanıcılar, 0,2 ms ile 12,8 ms arasında değişen yapılandırılabilir filtre süreleri sayesinde giriş kanallarının hassasiyetini uygulama gereksinimlerine göre değiştirebilirler. Bu modül enerji tasarrufludur ve 4,5W'lık düşük güç tüketimi ve 24V DC'lik nominal güç kaynağı (çalışma aralığı: 20,4V DC ila 28,8V DC) sayesinde mevcut sistemlere dahil edilmesi kolaydır.

Siemens 6ES7288-2DT32-0AA0'ın, küçük boyutu (72 x 100 x 81 mm) ve düşük ağırlığı (yaklaşık 257 g) nedeniyle kontrol kabinlerindeki standart raylara kurulumu kolaydır. -15 derece ila 60 derece arasındaki sıcaklıklarda güvenilir şekilde çalışarak zorlu endüstriyel ortamlara uygun hale getirir. 8kV hava deşarj test voltajıyla modül aynı zamanda EMV gereksinimlerini de karşılayarak sağlam anti-parazit özelliklerini garanti eder.

Özellikler

Modeli	6ES7288-2DT32-0AA0
Ürün Adı	SIMATIC S7-200 AKILLI
Ürün Tipi	PLC Genişletme Modülü (Dijital G/Ç)
Giriş Noktaları	16 puan (DI)
Çıkış Noktaları	16 puan (DO)
Toplam G/Ç Noktaları	32 nokta (16 giriş + 16 çıkış)
Giriş Türü	24VDC
Boyutlar (G×Y×D)	72×100×81mm

Önlemler

Uzun hizmet ömrünü, istikrarlı performansını ve güvenliğini garanti etmek için Siemens 6ES7288-2DT32-0AA0'ı kullanırken veya kurarken alınması gereken önemli önlemler vardır. Siemens 6ES7288-2DT32-0AA0'ı takmadan veya çıkarmadan önce daima tüm PLC sisteminin gücünü kapatın. Modülün çalışırken değiştirilmesi elektrik çarpmasına veya hem modülde hem de bağlı PLC'de kalıcı hasara neden olabilir. Çalışma sırasında zayıf teması veya sinyal girişimini önlemek için modülün kuru, temiz bir kontrol kabinindeki standart bir raya güvenli bir şekilde sabitlendiğinden emin olun.

Siemens 6ES7288-2DT32-0AA0 güç kaynağı için asla AC gücünü veya 20,4V DC ila 28,8V DC aralığının dışındaki voltajları kullanmayın. Aşırı voltaj nedeniyle dahili bileşenler yanabilir ve dengesiz güç nedeniyle 16DI 16DO modülü arızalanabilir. Ek olarak, Siemens'in resmi yönergelerinde de tavsiye edildiği gibi, güç hattını 35V DC'yi aşan aşırı gerilimlerden (0,5 saniyelik kısa süreler için bile) korumak için uygun aşırı gerilim koruyucuları kullanın.

Siemens 6ES7288-2DT32-0AA0'ı kablolarken giriş ve çıkış özelliklerine özellikle dikkat edin. Sinyal arızasını önlemek için devre tasarımınızın bu kablolama stiline uygun olduğundan emin olun. 16 dijital giriş kanalı hem havuz hem de kaynak türlerini destekler (IEC 1 Sınıfı havuz). 16 transistör çıkışı için maksimum akım limitleri kanal başına 0,75A, 8 kanallı gruplar için 6A ve 4 kanallı gruplar için 3A'dır. Çıkışların aşırı yüklenmesi modülün ömrünü kısaltabilir ve MOSFET bileşenlerine zarar verebilir. Aşırı ısınmayı veya sinyal kaybını önlemek için daima doğru boyutta kablolar kullanın ve bağlantıların sıkı olduğundan emin olun.

SSS

S: Siemens 6ES7288-2DT32-0AA0 nedir ve birincil işlevi nedir?

C: SIMATIC S7-200 SMART serisinden bir dijital sinyal genişletme modülü Siemens 6ES7288-2DT32-0AA0'dır. Temel amacı PLC sisteminizin giriş ve çıkış (I/O) kapasitesini arttırmaktır. Bu EM DT32 modülünün 16 dijital girişi ve 16 dijital çıkışı sayesinde merkezi bir S7-200 SMART CPU'ya daha fazla sensör, anahtar, aktüatör ve röle bağlanabilir.

S: EM DT32 modülü hangi Siemens PLC sistemleriyle uyumludur?

C: Siemens 6ES7288-2DT32-0AA0 modülü, SIMATIC S7-200 SMART PLC sistemi için özel olarak üretilmiştir. Küçük ve orta ölçekli otomasyon uygulamaları için sorunsuz ve modüler bir genişletme çözümü sunar ve ST60 ve SR60 dahil olmak üzere bu ailedeki çok sayıda CPU ile uyumludur.

S: Bu modülün teknik belgelerini ve kılavuzunu nerede bulabilirim?

C: En kesin ve kapsamlı bilgi için her zaman resmi Siemens el kitabına ve teknik belgelere başvurulması tavsiye edilir. Siemens'in resmi endüstri destek web sitesinde bunlar bulunmaktadır. Resmi Siemens web sitesi veri sayfaları, kurulum talimatları ve sistem kılavuzları için tek güvenilir kaynaktır; ancak bazı üçüncü-taraf endüstriyel otomasyon kaynak web siteleri ve ürün katalogları özetler sunabilir.
