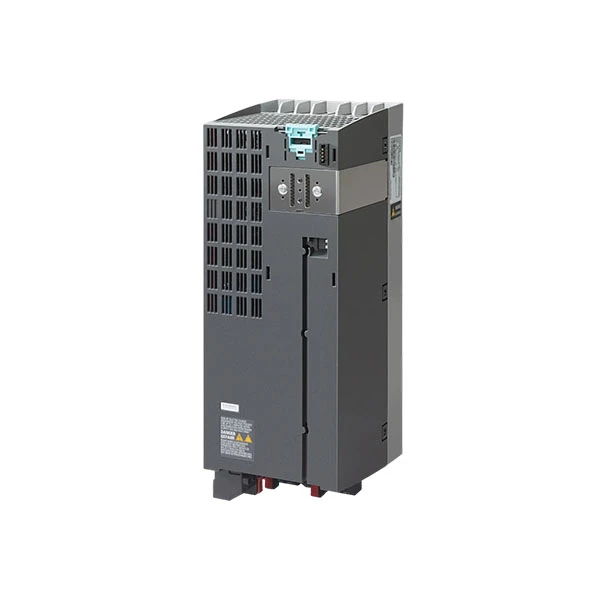

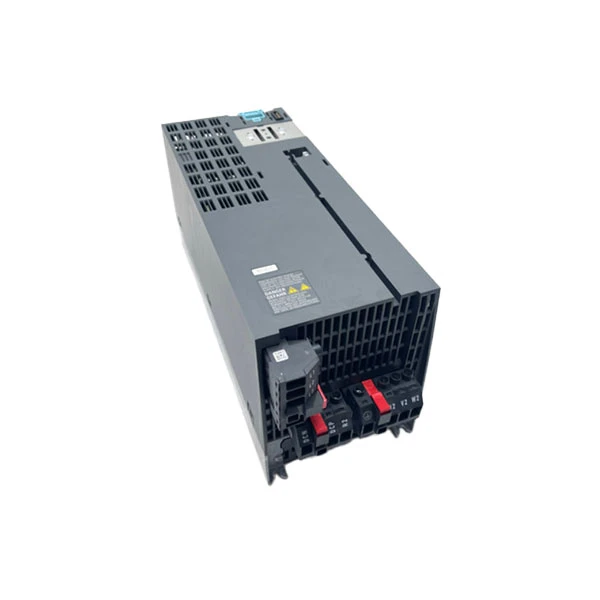

Siemens 6SL3210-1PE23-3UL0

Marka:Siemens
Modeli:6SL3210-1PE23-3UL0

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

Siemens 6SL3210-1PE23-3UL0, SINAMICS G120 ailesinden, özellikle PM240-2 çeşidinden üst düzey bir güç modülüdür. Endüstriyel otomasyon uygulamalarına yöneliktir ve motor sürücü sistemleri için güvenilir güç desteği sunar. Endüstriyel kontrol sistemlerinin hayati bir bileşeni olan Siemens 6SL3210-1PE23-3UL0, 47Hz ila 63Hz arasında değişen giriş frekansları ile 380V ila 480V arasında değişen 3 fazlı AC voltajlarda çalışır. Değişken çalışma koşullarına uyum sağlamak için iki aşırı yük moduna sahiptir. Hafif aşırı yük (LO) modunda, 32A nominal akımla 15kW güç sağlayabilir, bu da onu fanlar ve pompalar gibi ekipmanlar için ideal kılar. Ağır aşırı yük (HO) modunda, 26A nominal akımda 11kW güç sağlar, bu da onu konveyörler ve karıştırıcılar için mükemmel kılar.

Siemens 6SL3210-1PE23-3UL0, motorların herhangi bir ekstra ekipman kullanılmadan hızlı ve güvenli bir şekilde durdurulmasına olanak tanıyan yerleşik bir fren kıyıcıya sahiptir. IP20 koruma derecesine sahiptir, bu nedenle düzgün çalışmasını sağlamak için bir elektrik panosuna yerleştirilmelidir. Modül 355 mm yüksekliğinde, 140 mm genişliğinde ve 165 mm derinliğindedir; bu da onu kompakt hale getirir ve çoğu kontrol paneline yerleştirilmesini kolaylaştırır. Tam hız ayarı için hem V/f hem de vektör kontrolünü destekleyen kontrol ünitesi donanım yazılımı sürümü V4.6 ile uyumludur.

Siemens 6SL3210-1PE23-3UL0, EN 60721-3 ve EN 61800-5-1 dahil olmak üzere çeşitli uluslararası standartlarla uyumlu olup küresel uygulamalarda uyumluluk ve güvenliği garanti eder. Aşırı yük moduna bağlı olarak -10 dereceden +50 dereceye kadar değişen sıcaklıklarda çalışabilir ve yoğuşmasız %5-95 bağıl neme dayanabilir. Bu güç modülü ayrıca PROFIBUS ve PROFINET gibi endüstriyel iletişim protokollerini de destekleyerek diğer otomasyon bileşenleriyle kolay entegrasyona olanak tanır.

Özellikler

Modeli	6SL3210-1PE23-3UL0
Ürün Serisi	SINAMICS G120 PM240-2 Güç Modülü
Ürün Tipi	Filtresiz, entegre fren kıyıcılı
Koruma Sınıfı	IP20
Nominal Giriş Gerilimi	3AC 380-480V ±%10
Giriş Frekansı	47-63Hz
Nominal Güç	15kW (20HP)
Nominal Akım	32 A

Önlemler

Siemens 6SL3210-1PE23-3UL0'ı kurarken IP20 koruma sınıfına dikkat edin. Bu SINAMICS G120 PM240-2 güç modülü, dış mekan kullanımı için yeterince su veya toz geçirmez değildir, bu nedenle kapalı bir elektrik dolabına yerleştirilmelidir. Modül üzerinde toz birikmesini ve aşırı ısınmaya neden olmasını önlemek için kabinin iyi havalandırıldığından emin olun. Ayrıca, vasıflı elektrikçiler, 380-480V üç fazlı güç kaynağının doğru kablolanmasını sağlamak, kısa devreleri veya yanlış bağlantılardan kaynaklanan ekipman hasarını önlemek için kurulum sürecini denetlemelidir.

Siemens 6SL3210-1PE23-3UL0, istikrarlı çalışmayı sağlamak için belirli çevresel kriterlere sahiptir. Çalışma sıcaklığı aralığı aşırı yük moduna bağlı olarak değişir: hafif aşırı yük (LO) için -10 derece ila +40 derece ve ağır aşırı yük (HO) için -10 derece ila +50 derece. Modülü bu sıcaklık aralığının üzerindeki durumlarda kullanmayın, çünkü bu servis ömrünü kısaltır ve hata alarmlarına neden olur. Bu arada, IEC 60068-2-6 ve IEC 60068-2-27 gereksinimlerini karşılamak için bağıl nem, yoğuşma olmadan %5 ila %95 arasında tutulmalı ve modül, titreşim kaynaklarının veya güçlü manyetik alanların yakınına yerleştirilmemelidir.

Siemens 6SL3210-1PE23-3UL0'ın kontrol ünitesinin donanım yazılımı sürümü V4.6 ile uyumlu olduğundan emin olun. Uyumsuz ürün yazılımının kullanılması işlevsel hatalara veya güvenilmez motor kontrolüne neden olabilir. Modülün yerleşik fren kıyıcı hızlı frenleme için tasarlanmıştır ancak gerekirse uygun bir fren direnci bağlamanız gerekir; niteliksiz bir direnç kullanılması kıyıcıya zarar verebilir. Çıkış frekansını (0-550 Hz) ve darbe frekansını (varsayılan 4 kHz) değiştirirken, ayarlamaları rastgele olanlar yerine motorun gerçek ihtiyaçlarına göre yapın.

SSS

S: Siemens 6SL3210-1PE23-3UL0 tam olarak nedir ve ne için kullanılır?

C: Siemens 6SL3210-1PE23-3UL0, genellikle değişken frekanslı sürücü (VFD) olarak bilinen bir SINAMICS G120 Güç Modülüdür. Gelen sabit frekanslı AC gücünü değişken voltaj ve frekans çıkışına dönüştüren, üç fazlı AC motorun hızının ve torkunun hassas bir şekilde kontrol edilmesini sağlayan temel bileşendir. Bu özel model, standart performans uygulamalarına yönelik 0,75 kW'lık (1 HP) bir modüldür; bu da onu endüstriyel otomasyondaki pompalar, fanlar, konveyörler ve temel dişliler için mükemmel kılar.

S: Kontrol Ünitesi 6SL3210-1PE23-3UL0 modülüne dahil mi?

C: Hayır. Siemens SINAMICS G120 sistemi modüler bir mimariye sahiptir. 6SL3210-1PE23-3UL0 yalnızca Güç Modülüdür. Sürücüyü tamamlamak için onu ayrı bir SINAMICS G120 Kontrol Ünitesi (CU250S-2 gibi) ile eşleştirin. Kontrol Ünitesi zekayı, parametre setini ve iletişim/konfigürasyon arayüzlerini (PROFINET, PROFIBUS veya USS gibi) içerir. Bu modülerlik, yedek parça yönetimi ve sistem modifikasyonu için olağanüstü esneklik sağlar.
