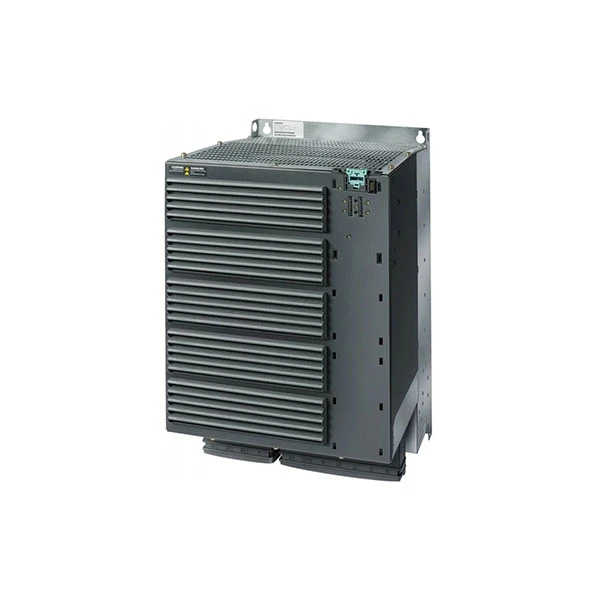

Siemens 6SL3224-0BE35-5UA0

Marka:Siemens
Modeli:6SL3224-0BE35-5UA0

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

Siemens 6SL3224-0BE35-5UA0, SINAMICS G120 PM240 ailesinden endüstriyel sürücü uygulamalarına yönelik yüksek kaliteli bir güç modülüdür. Siemens 6SL3224-0BE35-5UA0, 380 ila 480 voltluk (±%10 toleransla) 3 fazlı AC giriş voltajı aralığı ve 47 ila 63 Hz giriş frekansı sunarak çeşitli güç durumlarına son derece uyarlanabilir olmasını sağlar. 145 A nominal çıkış akımına ve 550 V maksimum çıkış voltajına sahiptir ve maksimum 550 Hz çıkış frekansına izin verir. Bu, yüksek aşırı yük (HO) modunda 55 kW ve düşük aşırı yükte (LO) 75 kW nominal güç değeri ile yüksek güçlü ekipmanı verimli bir şekilde sürmesine olanak tanır.

Siemens 6SL3224-0BE35-5UA0, 634 mm (Y) × 350 mm (G) × 316 mm (D) ölçülerindedir ve yaklaşık 45 kg ağırlığındadır. Kompakt tasarımı kurulum alanını azaltır. 1 metrede yalnızca 60 desibel gürültü seviyesiyle istikrarlı performans sağlamak için dahili hava soğutmasını kullanır ve bu da daha sessiz bir çalışma ortamı sağlar. Modül, çeşitli kontrol üniteleriyle (CU240S/CU240E dahil) uyumludur ve V/f kontrolü ve vektör kontrolü gibi kontrol modlarını destekleyerek onu çeşitli endüstriyel uygulamalara uygun hale getirir.

Siemens 6SL3224-0BE35-5UA0, RoHS, Reach ve WEEE standartlarına uygundur ve küresel çevre ve güvenlik düzenlemelerini karşılar. -10 derece ila +50 derece (yüksek aşırı yük için) ve -10 derece ila +40 derece (düşük aşırı yük için) arasındaki sıcaklıklarda, %5 ila %95 arasındaki bağıl nem seviyelerinde (yoğunlaşma yok) iyi çalışır.

Özellikler

Modeli	6SL3224-0BE35-5UA0
Ürün Serisi	SINAMICS G120 PM240 Güç Modülü
Koruma Sınıfı	IP20
Giriş Gerilimi	380-480 V 3 AC
Giriş Frekansı	47-63Hz
Nominal Giriş Akımı (HO, reaktörsüz)	204 A
Nominal Giriş Akımı (HO, reaktörlü)	186 A
Maksimum Çıkış Frekansı	550Hz

Önlemler

Siemens 6SL3224-0BE35-5UA0'ın güvenli ve güvenilir bir şekilde çalışmasını sağlamak için kullanıcıların teknik özelliklerine göre aşağıdaki önlemleri alması gerekir. IP20 sınıflandırmasına sahip bir SINAMICS G120 PM240 güç modülü olarak Siemens 6SL3224-0BE35-5UA0 kuru, tozsuz bir iç mekan ortamına yerleştirilmelidir. Neme, doğrudan güneş ışığına veya aşındırıcı gazlara maruz bırakmaktan kaçının çünkü bunlar dahili bileşenlerine zarar verebilir ve performansı sınırlayabilir.

Siemens 6SL3224-0BE35-5UA0'ı kurarken modülün çevresinde hava sirkülasyonu için yeterli alan bırakın. Bu güç modülü dahili hava soğutmasına dayanır; bu nedenle soğutma deliklerini diğer ekipman veya bağlantılarla kapatmayın. Önerilen soğutma havası gereksinimi 0,150 m³/s'dir. Uygun havalandırma aşırı ısınmayı en aza indirir, özellikle çalışma sıcaklığı aralığı yüksek aşırı yük (HO) için -10 derece ila +50 derece ve düşük aşırı yük (LO) için -10 derece ila +40 derece arasındadır.

Siemens 6SL3224-0BE35-5UA0, bir kontrol ünitesi veya BOP paneli içermediğinden yalnızca uyumlu kontrol üniteleri (CU240S veya CU240E gibi) kullanılmalıdır. Kısa devrelere veya sorunlara yol açabileceğinden asla uyumsuz kontrol cihazlarını bağlamayın. Açmadan önce, giriş voltajının 380-480 V 3 AC aralığını (±%10 tolerans) karşıladığından ve tüm bağlantıların sağlam olduğundan emin olmak için kabloları bir kez daha kontrol edin.

SSS

S: Siemens 6SL3224-0BE35-5UA0 nedir?

C: Siemens 6SL3224-0BE35-5UA0, CU250S-2 PN tipine yönelik bir SINAMICS G120 Kontrol Ünitesidir. SINAMICS G120 değişken frekanslı sürücünün temel kontrol bileşenidir ve hassas motor hızı kontrolüne ve Profibus ve Profinet endüstriyel ağlarına sorunsuz entegrasyona olanak tanır.

S: 6SL3224-0BE35-5UA0 ile diğer CU250S-2 çeşitleri arasındaki fark nedir?

C: 6SL3224-0BE35-5UA0, hem PROFINET hem de PROFIBUS iletişimini destekleyerek hem mevcut hem de eski otomasyon sistemleri için uygun olmasını sağlar. Diğer varyasyonlar yalnızca bir fieldbus seçeneği sağlayabilir. Bu çift arayüz özelliği, mevcut PROFIBUS altyapısını korurken Endüstriyel Ethernet'e geçiş yapan fabrikalar için onu mükemmel kılar.

S: SINAMICS G120 CU250S-2 PN ile hangi motor türleri uyumludur?

C: Siemens 6SL3224-0BE35-5UA0, endüstriyel otomasyonda yaygın olarak kullanılan üç fazlı asenkron motorlarla uyumludur. Uygun bir SINAMICS G120 Güç Modülü ile birleştirildiğinde, motor verilerinin tanımlanmasına ve optimizasyonuna olanak tanıyarak çok çeşitli motor türleri ve değerleri arasında verimli performans sağlar.
