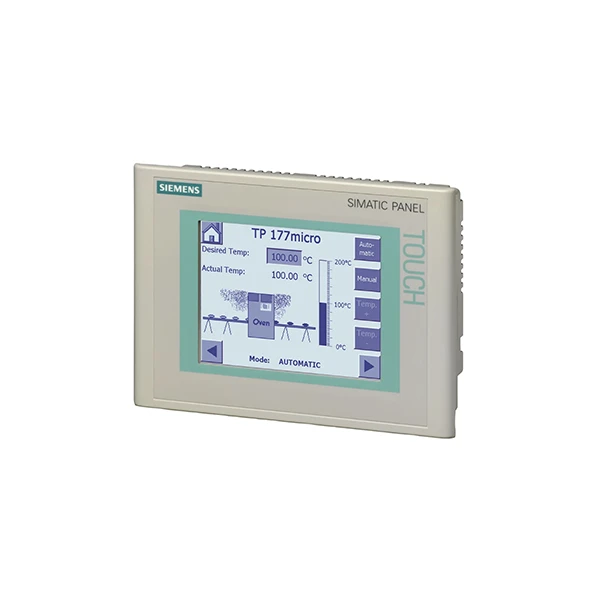

Siemens 6AV6640-0CA11-0AX1

Marka:Siemens
Modeli:6AV6640-0CA11-0AX1

Envanter durumu:Mallar stoklarımızda mevcuttur.

Ürün özellikleri

SIMATIC Dokunmatik Panel TP 177micro olarak da adlandırılan Siemens 6AV6640-0CA11-0AX1, küçük ölçekli endüstriyel görevler için tasarlanmış güvenilir bir endüstriyel HMI'dır (İnsan-Makine Arayüzü). Siemens 6AV6640-0CA11-0AX1'in en önemli özelliklerinden biri, 320×240 piksel çözünürlüğe sahip 5,7 inç STN likit kristal ekranıdır. Ekran, 4 gri tonlamalı mavi modu kullanarak yoğun fabrika ortamlarında bile net görünürlük sağlar. Aynı zamanda dokunmalara ve basmalara doğru tepki veren analog dirençli bir dokunmatik ekrana sahiptir, böylece işlem her beceri seviyesindeki çalışanlar için basit ve sezgiseldir.

Siemens 6AV6640-0CA11-0AX1, bir ARM işlemci ve 256 KB kullanıcı veri depolama alanıyla birlikte gelir; bu, temel HMI işlevlerini yönetmeye yeterlidir. PROFIBUS DP/FMS/PA (9,6'dan 12Mbit/s'ye kadar hızlarda 125 düğüme kadar bağlanabilen) gibi temel endüstriyel iletişim protokollerini destekleyen, maksimum 187,5 kbit/s veri aktarım hızına sahip bir RS485 arayüzü içerir. Dokunmatik panel, 24V DC güç kaynağıyla (20,4V ila 28,8V voltaj aralığıyla) çalışır ve beklemede yaklaşık 80mA, normal kullanım sırasında 210mA ve yoğun zamanlarda 0,5A olmak üzere düşük güç tüketimine sahiptir.

Siemens 6AV6640-0CA11-0AX1, 156 mm × 212 mm × 45 mm boyutları ve gerekli 198 mm × 142 mm kesme boyutuyla kompakt ve kurulumu kolaydır. Yalnızca 0,7 kg ağırlığındadır ve harici havalandırmaya ihtiyaç duymadan maksimum 35 derecelik eğim açısına izin vererek dikey montaj için tasarlanmıştır. Ön panel IP65 koruma derecesine sahiptir (toza ve su sıçramalarına karşı dayanıklıdır), arka panel ise IP20 korumasına sahiptir, bu da onu endüstriyel ayarlara dayanıklı hale getirir.

Özellikler

Modeli	6AV6640-0CA11-0AX1
Ürün adı	SIMATIC Dokunmatik Panel TP 177micro
Ürün türü	Endüstriyel dokunmatik panel operatör arayüzü
Ekran tipi	5,7 inç STN LCD ekran
Çözünürlük	320 × 240 piksel
Ekran renkleri	Mavi mod (4 gri tonu)
Dokunmatik ekran	Analog dirençli
Arayüz	1 x RS485 arayüzü (maks. 187.5 kbit/s)

Uygulama senaryoları

Siemens 6AV6640-0CA11-0AX1'in önemli uygulamalarından biri mini tornalar, delme makineleri ve freze makineleri gibi küçük takım tezgahlarıdır. Bu ayarlarda çalışanlar, çalışma parametrelerini (iş mili hızı ve kesme derinliği gibi) ayarlamak, makine durumunu izlemek ve bir arıza olması durumunda alarm bildirimleri almak için Siemens 6AV6640-0CA11-0AX1'i kullanıyor. 5,7 inçlik net ekranı ve duyarlı dokunmatik ekranı, operatörlerin karmaşık eğitim gerektirmeden hızlı ayarlamalar yapmasına olanak tanırken, RS485 arayüzü, makinelerin istikrarlı bir şekilde çalışmasını sağlamak için S7-200 PLC'lerle sorunsuz iletişim sağlar.

Siemens 6AV6640-0CA11-0AX1 ayrıca küçük torbalama makineleri, etiketleme makineleri ve kapatma cihazları dahil paketleme ekipmanlarında da hayati bir rol oynar. Bu cihazlar genellikle toz veya ara sıra su sıçramalarının olduğu yoğun atölye ortamlarında çalışır, bu nedenle Siemens 6AV6640-0CA11-0AX1'in IP65 ön panel koruması büyük bir avantajdır; dayanıklılığını korumak için toza ve su sıçramalarına karşı dayanıklıdır. Operatörler dokunmatik paneli paketleme hızını kontrol etmek, bitmiş ürünleri saymak ve farklı paketleme modları arasında geçiş yapmak için kullanır ve düşük güç tüketimi (normal kullanım sırasında 210 mA), yüksek enerji maliyetleri olmadan uzun vardiyalar boyunca çalışabileceği anlamına gelir.

SSS

S: Siemens 6AV6640-0CA11-0AX1 nedir?

C: Siemens 6AV6640-0CA11-0AX1, kompakt bir SIMATIC HMI (İnsan Makine Arayüzü) cihazıdır. Resmi ürün adı SIMATIC TP 177 MICRO dokunmatik paneldir. Otomasyon sistemlerinde temel operatör kontrolü ve izlenmesi için tasarlanmış 5,7 inçlik endüstriyel dokunmatik ekrandır.

S: Hangi programlanabilir mantık denetleyicileri (PLC'ler) ile uyumludur?

C: TP 177 MICRO (6AV6640-0CA11-0AX1) öncelikle SIMATIC S7-200 PLC serisiyle entegrasyon için tasarlanmıştır. Bu, onu daha küçük otomasyon projeleri veya S7-200 platformu etrafında oluşturulan eski sistemler için klasik bir seçim haline getiriyor.

S: Bu HMI panelini programlamak veya yapılandırmak için hangi yazılım kullanılıyor?

C: Bu panel Siemens WinCC esnek yazılımı kullanılarak yapılandırılmıştır. Özellikle, proje geliştirme ve indirme için en azından WinCC esnek 2004 Micro HSP veya daha yüksek sürümler gerektirir.

S: Buna "PLC" veya "LED modülü" adını veren çelişkili bilgiler gördüm. Hangisi doğru?

C: "Mini PLC" veya "LED modülü" olarak adlandırılan açıklamalar yanlıştır. Bu, geniş elektronik bileşen platformlarında parça numaralarının yanlış kategorize edildiği yaygın bir sorundur. 6AV6640-0CA11-0AX1 kesinlikle bir HMI Dokunmatik Paneldir. "LED modülü" sınıflandırması, LED göstergeleri içermesinden kaynaklanıyor olabilir, ancak birincil işlevi operatör arayüzüdür.

S: TP 177 MICRO'nun modern alternatifi ne olabilir?

C: Siemens'in SIMATIC HMI Temel Panelleri (örneğin, KTP400 Basic, KTP700 Basic) gibi mevcut temel panel serisi modern haleflerdir. Bu yeni paneller daha yüksek-çözünürlüklü ekranlar, daha gelişmiş özellikler ve mevcut TIA Portal mühendislik yazılımıyla entegrasyon sunar. Halen S7-200 PLC'leri kullanan projeler için daha yeni HMI'larla uyumluluk doğrulanmalıdır.
